تخطيط مصنع إعادة تدوير البلاستيك من المواد الخام إلى المنتج النهائي

يتم كسب أو خسارة ربحية منشأة إعادة تدوير البلاستيك في مرحلة التصميم الأولي للمنشأة، وليس فقط في المعدات المشتراة. غالبًا ما يركز المشغلون بشكل كبير على مواصفات الماكينة الفردية مع إهمال الإطار المكاني واللوجستي الذي يربطهم. ويؤدي التخطيط المجزأ إلى اختناقات مكانية، واستهلاك مفرط للطاقة، والتلوث المتبادل، وعدم كفاءة التعامل مع المواد بين مراحل المعالجة. لبناء عملية مرنة، يجب على مهندسي المنشأة اعتماد إطار منهجي لتصميم مخطط مستمر وقابل للتطوير لمصنع إعادة تدوير البلاستيك . يدمج مخطط الأرضية المصمم جيدًا بشكل منطقي أنظمة الفرز والغسيل والبثق مع تخفيف مخاطر التشغيل اليومية. من خلال رسم خريطة لتدفق المواد، وقطرات المرافق، وممرات الوصول إلى الصيانة من اليوم الأول، يضمن مديرو المصانع أقصى قدر من وقت التشغيل وجودة المنتج النهائي المتسقة.

• التدفق الخطي مقابل التدفق على شكل حرف U: تحدد ديناميكيات تدفق المواد كفاءة البصمة؛ يؤدي تحديد التصميم الصحيح إلى منع الاختناقات اللوجستية بين تناول المواد الخام القذرة وإخراج الحبيبات النظيفة.
• تعد النمطية أمرًا بالغ الأهمية: يتطلب التدقيق المستقبلي تخصيص مخازن مكانية لترقية المكونات الفردية، خاصة داخل خط غسيل البلاستيك ومراحل البثق.
• تكامل المرافق: يجب تخطيط معالجة المياه وتوزيع الطاقة بشكل متزامن مع وضع المعدات لتجنب عمليات التعديل التحديثي المكلفة.
• محاذاة البائع: الشراكة مع شركة تصنيع شاملة لخطوط غسيل البلاستيك ومتخصص في البثق في وقت مبكر من مرحلة التصميم تضمن التكامل الميكانيكي والبرمجي السلس.

تحديد معايير النجاح لتخطيط مصنع إعادة تدوير البلاستيك الخاص بك

يعتمد التصميم الناجح للمنشأة على حقائق رياضية صعبة بدلاً من التقديرات التقريبية. يتمثل القيد الأساسي دائمًا في موازنة الإنتاجية المستهدفة مقابل البصمة المتاحة. وتتطلب معالجة عشرة آلاف طن سنويا استراتيجية مكانية مختلفة إلى حد كبير عن تلك التي تتطلبها منشأة ضخمة تبلغ طاقتها 50 ألف طن. يجب عليك حساب المساحة الدقيقة المطلوبة ليس فقط لآلات المعالجة النشطة، ولكن أيضًا لتخزين المواد الخام والتخزين المؤقت الوسيط وتخزين البضائع تامة الصنع. نبدأ دائمًا بتعيين الأبعاد المادية للمكونات الأكبر والعمل بشكل عكسي على الوحدات المساعدة الأصغر.

يفرض تقلب المواد الأولية تعقيدًا كبيرًا في التخطيط. تواجه إحدى المنشآت التي تعالج زجاجات PET بعد الاستهلاك من مرافق استعادة المواد البلدية (MRFs) مستويات تلوث عالية. وهذا يتطلب فرزًا واسع النطاق ومناطق غسيل شديدة الاحتكاك. وعلى العكس من ذلك، يستخدم المصنع الذي يتعامل مع تدفقات نفايات أفلام LDPE ما بعد الصناعة المتسقة للغاية خط معالجة أقصر وأكثر بساطة. يتوسع الطول الفعلي لخط المعالجة الخاص بك بشكل مباشر بما يتناسب مع مستوى التلوث لمواد الإدخال الخاصة بك. يجب عليك مراعاة هذه المتغيرات في وقت مبكر من مرحلة الصياغة.

يجب أن يتمحور تصميم التخطيط حول مواصفات الخلاصة الصارمة. سواء كنت تقوم بإعداد مادة للتكوير الميكانيكي أو عمليات الانحلال الحراري المتقدمة، يجب أن يصل النظام بشكل موثوق إلى عتبات الصناعة الصارمة لمحتوى الرطوبة، وحدود PVC، والتلوث المعدني. إذا كان تخطيطك يفتقر إلى المساحة اللازمة للتجفيف الحراري المناسب أو فواصل التيار الدوامي الثانوية، فإنك تفشل في تلبية هذه المواصفات. نرى العديد من النباتات تعاني لأنها قللت من المساحة اللازمة للفرز الثانوي.

قم بتعيين تخطيطك بشكل عكسي من مواصفات الإخراج المطلوبة. يتطلب إنتاج رقائق rPET المخصصة للطعام الفصل على غرار غرف الأبحاث ومراحل الفرز البصري المتقدمة. يتطلب تصنيع الكريات المركبة الجاهزة للبثق أو الحبيبات الخام لمصنعي البلاستيك مساحة مخصصة لترشيح الذوبان وصوامع التجانس. ويحدد المنتج النهائي ضرورة مراحل التطهير المتقدمة. لا يمكنك تعديل غرفة الأبحاث وتحويلها إلى منشأة قذرة دون حدوث اضطراب كبير.

للتأكد من أن تخطيطك يلبي جميع معايير النجاح، اتبع خطوات التخطيط المحددة التالية:

1. احسب إجمالي اللقطات المربعة المطلوبة بناءً على نموذج ثلاثي الأبعاد للآلية المقترحة.
2. خصص مساحة أرضية إضافية بنسبة 20% لترقيات المعدات المستقبلية والوصول إلى الصيانة.
3. تخصيص مناطق محددة لاستهلاك المواد الخام والمعالجة النشطة وتخزين المنتج النهائي.
4. قم بتخطيط جميع قطرات المرافق، بما في ذلك اللوحات الكهربائية ذات الجهد العالي وخطوط إمدادات المياه، قبل صب الخرسانة.

المرحلة 1: تناول المواد الخام والخدمات اللوجستية والمعالجة المسبقة

تحدد منطقة السحب وتيرة التشغيل للمصنع بأكمله. تتطلب شاحنات النقل الثقيلة أنصاف أقطار دوران ضخمة، وجسور وزن خرسانية مسلحة، وأماكن تفريغ مخصصة. يجب عليك تصميم مسارات تدفق مميزة للنفايات الواردة لمنع الاختناقات المرورية بين شركات النقل التابعة للبلديات الإقليمية التي تقوم بإسقاط البالات والموردين الصناعيين الذين يقومون بتسليم الخردة السائبة. تؤدي الساحة المزدحمة إلى اختناق قدرة المعالجة لديك على الفور.

تتطلب مناطق اختبار تخزين الحزم ومراقبة الجودة (QC) فصلًا ماديًا صارمًا. يجب ألا تتقاطع المواد الأولية الخام الملوثة أبدًا مع المواد المعالجة. قم بدمج منطقة مخصصة لمراقبة الجودة مباشرة في رصيف التفريغ لاختبار رطوبة الحزمة الواردة ونقاء البوليمر. إذا فشل الحمل في تلبية مواصفات الخلاصة، فقم بعزله على الفور دون تعطيل تدفق المعالجة الرئيسي. نحن نستخدم خطوط أرضية مطلية وحواجز مادية لفرض هذه المناطق.

يتطلب الحجم الميكانيكي وتسلسل فصل الهواء خلوصًا رأسيًا وأفقيًا كبيرًا. يستخدم فصل الحجم الأولي بكرات أو شاشات قرصية لتصفية الحطام الأصغر حجمًا مثل شظايا الزجاج والأوساخ. بعد ذلك، تقوم أنظمة تصنيف الهواء، مثل منخل الرياح أو فواصل الهواء المتعرجة، بإزالة الأجزاء الخفيفة مثل الورق والملصقات ورقائق الأفلام في وقت مبكر من العملية. إن تخصيص مساحة كافية لمراحل الفصل المبكرة هذه يمنع تآكل المعدات النهائية.

تتطلب البنية التحتية للفرز الآلي تخطيطًا هيكليًا دقيقًا. تتطلب الفواصل الباليستية وأجهزة الفرز الضوئية القريبة من الأشعة تحت الحمراء (NIR) خلوصًا رأسيًا عاليًا، وهياكل ميزانين للخدمة الشاقة، ونقاط تركيب معزولة عن الاهتزازات. في حين أن كبائن الفرز اليدوية تتطلب التحكم في المناخ وتباعد مريح بين العمال، فإن صفيفات الفرز البصري متعددة أجهزة الاستشعار المؤتمتة بالكامل تتطلب كابلات بيانات موسعة وخطوط هواء مضغوط يتم توجيهها مباشرة إلى كتل الفرز. يجب عليك تخطيط طرق المرافق هذه بدقة.

تولد مناطق التقطيع وتقليل الحجم ضوضاء شديدة واهتزازات شديدة وجسيمات محمولة بالهواء. يجب أن توضع آلات التقطيع الأولية والمحببات الرطبة أو الجافة على منصات خرسانية معزولة. قم بتنفيذ إستراتيجيات تخفيف التخطيط بما في ذلك العبوات الصوتية ومخمدات الاهتزازات الثقيلة وأنظمة استخراج الغبار المركزية للحفاظ على بيئة عمل آمنة ومتوافقة. نقوم دائمًا بعزل أساس التقطيع عن بلاطة المبنى الرئيسية لمنع حدوث أضرار هيكلية.

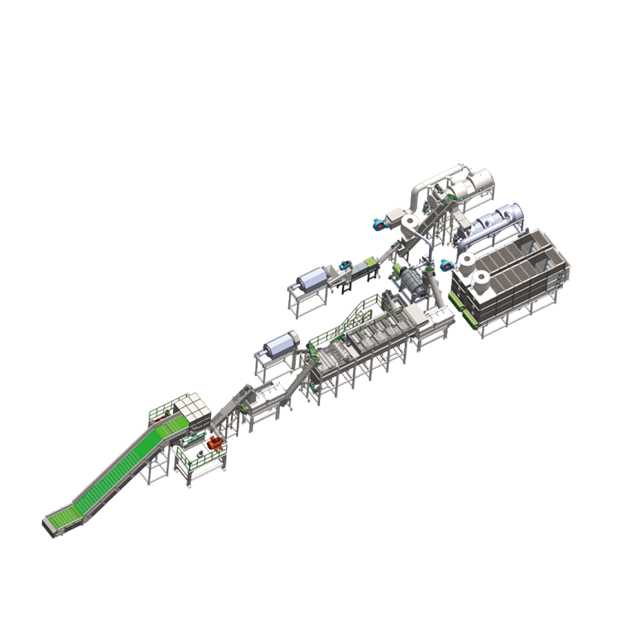

المرحلة الثانية: دمج خط الغسيل البلاستيكي

يتطلب الانتقال من الفرز الجاف إلى المعالجة الرطبة تحولًا أساسيًا في هندسة المرافق. تتضمن مراحل التحبيب الرطب والغسيل بالاحتكاك آلات عالية السرعة تعمل في بيئات قاسية. يجب أن يستوعب التصميم المادي أنابيب دوران الماء المستمر، وخطوط تسخين البخار المعزولة لخزانات الغسيل الساخن، ومحطات جرعات المواد الكيميائية المنفصلة بأمان للصودا الكاوية أو المنظفات. سوف تحدث تسريبات، لذلك يجب أن يكون تصريف الأرضية قويًا ومنحدرًا بشكل صحيح.

يتطلب فصل الكثافة العائمة بالوعة مساحة خطية كبيرة. تقوم هذه الخزانات بفصل البوليمرات بواسطة الجاذبية النوعية، مثل أغطية PE/PP العائمة بعيدًا عن رقائق PET الغارقة. تعمل أطوال الخزانات القياسية مع تيارات نظيفة إلى حد ما، لكن المدخلات شديدة التلوث تتطلب خزانات ممتدة أو تخطيطات فصل ثنائية المرحلة. يجب عليك التأكد من وجود مساحة كافية للممر بجانب هذه الخزانات حتى يتمكن المشغلون من مراقبة آليات القشط وإزالة الانسدادات بأمان.

يشكل التجفيف الحراري والتحكم في الرطوبة الجسر بين الغسيل والبثق. تقوم أجهزة الطرد المركزي لنزح المياه الميكانيكية بإزالة المياه السائبة، ولكن أعاصير التجفيف الحراري ضرورية لتحقيق عتبة الرطوبة الصارمة التي تقل عن 1٪ المطلوبة قبل البثق. تتسبب الرطوبة الزائدة في تحلل شديد للبوليمر وتكوين رغوة في الطارد. يجب أن يسمح التصميم بمجاري الهواء الساخن المعزولة وتهوية العادم الكافية لإدارة الحمل الحراري الهائل المتولد هنا.

تضمن الشراكة مع موثوقة شركة تصنيع خطوط غسيل بلاستيكية حصولك على المعدات المناسبة لبصمتك المحددة. قم بتقييم البائعين بناءً على قدرتهم على توفير تخطيطات معيارية تناسب قيود المبنى الخاص بك. المطالبة بمقاييس شفافة لاستهلاك المرافق للمياه والطاقة. قم بإعطاء الأولوية للمصنعين الذين يقدمون وحدات ترشيح مياه الصرف الصحي المتكاملة والمختبرة مسبقًا والتي تتصل بسلاسة بدائرة الغسيل الرئيسية.

المرحلة 3: البثق ونظام تكوير البلاستيك

تعمل أنظمة تخزين المواد وتغذيتها كممتصات للصدمات في منشأتك. لا يمكنك تغذية الرقائق مباشرة من خط غسيل البلاستيك إلى الطارد دون وجود مخزن مؤقت. يضمن تخزين الصوامع، ومغذيات القياس الوزني، والصوامع العازلة معدل تغذية ذوبان ثابتًا ومتواصلًا. إذا توقف خط الغسيل مؤقتًا لتغيير الشاشة، فإن الصومعة العازلة تحافظ على تشغيل الطارد، مما يمنع التوقف عن العمل وتدهور المواد.

تتطلب أقسام ترشيح الذوبان وتفريغ الغاز في جهاز البثق تخطيطًا مكانيًا محددًا. تحتاج أجهزة البثق المفردة أو المزدوجة التهوية إلى خلوص علوي لتكامل مضخة التفريغ وأنابيب العادم. تعمل مرشحات الليزر المستمرة أو مبدلات الشاشة ذات المكبس المزدوج على تصفية الشوائب الدقيقة المتبقية مثل غبار الألومنيوم أو الورق. تتطلب هذه الوحدات مساحة جانبية للمشغلين لإجراء عمليات تبديل الشاشة بأمان عندما يكون الجهاز ساخنًا. لا تشنج منطقة البثق.

إن اختيار المناسب نظام تكوير البلاستيك يحدد بصمة منطقة التشطيب الخاصة بك. تتطلب عملية تكوير الجدائل مساحة خطية كبيرة لحمامات تبريد المياه الطويلة وسكاكين الهواء قبل قواطع الجدائل. من الأسهل مراقبتها بصريًا ولكنها تستهلك مساحة أكبر. على العكس من ذلك، توفر أنظمة التكوير تحت الماء أو الحلقة المائية مساحة مضغوطة للغاية. إنها آلية بالكامل ومثالية لإنتاج كريات موحدة، على الرغم من أنها تتطلب مساحة لحلقات التحكم الدقيقة في درجة الحرارة ومزالج تنقية المياه.

تتضمن المراحل النهائية التبريد والتصنيف والتخزين. تقوم مصنفات الاهتزاز بفرز الكريات كبيرة الحجم أو صغيرة الحجم، مما يضمن تجانس المنتج. تقوم خطوط النقل الهوائية بعد ذلك بنقل الكريات المعتمدة إلى صوامع التخزين الكبيرة. وأخيرًا، تتطلب محطات التعبئة والتغليف الآلية مساحة للقدرة على المناورة بالرافعة الشوكية، وتغليف الباليتات، والتجهيز قبل الشحن النهائي. نوصي بترك مساحة لا تقل عن 20 قدمًا حول محطة التعبئة لتشغيل الرافعة الشوكية بشكل آمن.

البنية التحتية للمرافق ورسم خرائط المرافق

تعتبر إدارة المياه ذات الحلقة المغلقة بمثابة شريان الحياة للمعالجة الرطبة. يجب أن يتم دمج محطة معالجة مياه الصرف الصحي (WWTP) في التصميم الأساسي منذ البداية، ولا يتم التعامل معها أبدًا كفكرة لاحقة. قم بتفصيل الخنادق التي تغذيها الجاذبية وخطوط التدفق التي يتم ضخها لتوجيه المياه القذرة من مراحل الغسيل إلى خزانات التلبد ووحدات تعويم الهواء المذاب (DAF) ومرشحات الرمل قبل إعادة تدوير المياه النظيفة مرة أخرى إلى الخط. حفر الخنادق بشكل صحيح يمنع فيضان أرضية المصنع.

يحدد توزيع الطاقة وكفاءة الطاقة المكان الذي يمكن أن تتواجد فيه الآلات الثقيلة. تقوم آلات التقطيع والطارد بسحب أحمال كهربائية هائلة. يجب أن تكون المحطات الفرعية والمحولات ومراكز التحكم في المحركات (MCCs) قريبة من هذه الآلات ذات السحب العالي بأمان قدر الإمكان. يؤدي تقليل تشغيل الكابلات ذات الجهد العالي إلى تقليل فقد الخطوط، وتقليل تكاليف التركيب، وتحسين الكفاءة الكهربائية الإجمالية. نقوم دائمًا بتركيب وحدات التحكم المركزية (MCC) على منصات مرتفعة لحمايتها من الأضرار المحتملة الناجمة عن المياه.

تعمل غرفة الأتمتة المركزية والتحكم SCADA بمثابة عقل المنشأة. وينبغي أن تكون هذه الغرفة مرتفعة، مما يوفر للمشغلين خط رؤية مباشر لعمليات الغسيل والتكوير. يجب أن يتضمن التصميم حوامل كابلات مخصصة ومحمية لتوجيه البيانات من مئات أجهزة استشعار الماكينة إلى غرفة التحكم. وهذا يضمن المراقبة في الوقت الحقيقي والكشف السريع عن الأخطاء دون تداخل الإشارة من خطوط الطاقة ذات الجهد العالي.

مخاطر التنفيذ واستراتيجيات التخفيف من التخطيط

تعتبر اختناقات نقل المواد نقطة فشل شائعة. تقييم المخاطر التشغيلية لاستخدام الناقلات اللولبية الميكانيكية مقابل قنوات النقل الهوائية. تعتبر الناقلات اللولبية قوية بالنسبة للمواد الثقيلة والرطبة ولكنها تستهلك مساحة أرضية ولها مسارات خطية ثابتة. تتميز قنوات الهواء بالمرونة العالية وتنقل المواد إلى الأعلى، مما يوفر مساحة الأرضية، ولكنها مناسبة فقط للرقائق أو الكريات الجافة وخفيفة الوزن. اختيار طريقة النقل المناسبة لكل مرحلة محددة.

يجب أن تستوعب المرافق الحديثة في كثير من الأحيان التعايش بين إعداد إعادة التدوير الميكانيكي والمتقدم. تصميم تخطيط مرن قادر على تقسيم تدفقات المواد الأولية المصنفة. قم بتوجيه البوليمرات المتميزة وعالية النقاء إلى نظام البثق الميكانيكي، مع تحويل الأجزاء ذات الدرجة المنخفضة والتي يصعب إعادة تدويرها إلى خط تحضير كيميائي أو تحليل حراري مخصص. وهذا يتطلب صمامات تحويل ذكية وصوامع عازلة ثانوية. إن التخطيط لهذه المرونة يوفر الآن تكاليف التعديل التحديثي الهائلة لاحقًا.

يتطلب الامتثال والسلامة من الحرائق واستخراج الغبار الالتزام الصارم بالقوانين المحلية. قم بتفصيل التخصيصات المكانية اللازمة لأنظمة إخماد الحرائق العلوية وطرق الخروج في حالات الطوارئ. تعتبر مناطق تجميع الغبار المتوافقة مع ATEX إلزامية، خاصة حول مناطق التقطيع وفصل الهواء والتجفيف الحراري حيث يتراكم غبار البوليمر القابل للاحتراق. قم بعزل هذه المناطق عالية الخطورة بجدران مقاومة للحريق وألواح مقاومة للانفجارات لحماية القوى العاملة لديك واستثماراتك.

خاتمة

يعد التخطيط الناجح لمنشأة إعادة التدوير بمثابة تكامل شامل لعلوم المواد والهندسة المكانية وإدارة المرافق. يجب أن يحترم وضع المعدات حقائق تدفق المواد والوصول إلى الصيانة وتوزيع المرافق. إن تجاهل هذه العوامل أثناء مرحلة التصميم يضمن حدوث اختناقات تشغيلية وتضخم تكاليف المعالجة. عند اختيار شركاء المعدات، قم بإعطاء الأولوية للموردين الذين يقدمون نماذج تخطيط ثلاثية الأبعاد شاملة، وضمانات شفافة للمرافق، وتكاملًا ميكانيكيًا مثبتًا من خط إلى خط.

للمضي قدمًا بشكل فعال، قم بتنفيذ الخطوات التالية:

• إجراء تدقيق شامل لجدوى الموقع لرسم خريطة لقدرات المرافق الحالية والقيود الهيكلية.
• تحديد المواصفات الدقيقة للمواد الخام المدخلة وجودة المخرجات المطلوبة لتحديد مراحل المعالجة اللازمة.
• إجراء دراسة تصميم هندسي أولي (FEED) لتحديد المتطلبات المكانية قبل طلب المعدات.
• إنشاء حدود مادية واضحة بين مناطق السحب القذرة ومناطق المعالجة النظيفة للقضاء على التلوث المتبادل.

التعليمات

س: ما هي المساحة المطلوبة لتخطيط مصنع إعادة تدوير البلاستيك القياسي؟

ج: مقياس متطلبات المساحة مع السعة والمواد الأولية. تتطلب المنشأة التي تبلغ طاقتها 10000 طن/سنة عادةً ما بين 30000 إلى 50000 قدم مربع. وهذا يستوعب أماكن السحب، وتخزين الحزم، وخط المعالجة الميكانيكية، وألواح معالجة المياه، وصوامع الحبيبات النهائية. وتتطلب مجاري المياه شديدة التلوث خطوط غسيل أطول، مما يزيد من البصمة اللازمة.

س: ما هو استهلاك المياه القياسي لخط غسيل البلاستيك التجاري؟

ج: بدون فلترة، تستهلك حبال الغسيل من 10 إلى 15 مترًا مكعبًا من الماء لكل طن من البلاستيك. إن دمج محطة معالجة مياه الصرف الصحي ذات الحلقة المغلقة مع التلبد والترشيح الدقيق يقلل من صافي تكوين المياه العذبة إلى ما يقرب من 1 إلى 2 متر مكعب لكل طن، ويحل محل ما فقد فقط بسبب التبخر وإزالة الحمأة.

س: كيف تقوم بتقييم واختيار الشركة المصنعة لخطوط الغسيل البلاستيكية؟

ج: قم بتقييم الموردين بناءً على قدرتهم على تقديم تصميمات معيارية وقابلة للتخصيص بدلاً من الأنظمة الصارمة الجاهزة. اطلب زيارات للمصنع المرجعي لرؤية معداتهم تعمل بمواد خام مماثلة. إعطاء الأولوية لحلول معالجة المياه المتكاملة، والمواد القوية المقاومة للتآكل، وضمان توافر قطع الغيار بعد البيع.

س: كيف تملي جودة المواد الخام اختيار نظام تكوير البلاستيك؟

ج: تتطلب المواد الأولية شديدة التلوث عملية ترشيح شديدة الذوبان قبل عملية التكوير. للحصول على تيارات نظيفة ومتسقة، تنتج الكريات تحت الماء شعيرات موحدة وعالية الجودة بكفاءة. إذا كان المصهور يحتوي على شوائب متبقية تسبب تكسر الجدائل، فغالبًا ما يكون نظام التكوير ذو الحلقة المائية أو القالب الساخن أكثر موثوقية من نظام الجدائل التقليدي.

س: ما هي متطلبات الطاقة الأساسية لمنشأة إعادة التدوير الميكانيكية؟

ج: تتطلب المنشأة التجارية القياسية عادة ما بين 1.5 إلى 3 ميجاوات من الطاقة المركبة. أثقل السحوبات تأتي من آلات تمزيق الورق الأولية، وغسالات الاحتكاك، والمجففات الحرارية، والبثق. يعد توزيع الطاقة محليًا من خلال مراكز التحكم في المحركات الموضوعة بشكل استراتيجي أمرًا بالغ الأهمية لإدارة هذه الأحمال الثقيلة بكفاءة.

س: كيف يمكن لتخطيط إعادة التدوير الميكانيكي أن يدعم إعداد المواد الأولية لإعادة التدوير المتقدمة (التحلل الحراري)؟

ج: تعتبر الأنظمة الأمامية الميكانيكية ضرورية لإعادة التدوير المتقدمة. تتطلب مفاعلات الانحلال الحراري مواصفات تغذية صارمة فيما يتعلق بالرطوبة والحجم ومحتوى PVC. يستخدم التخطيط الميكانيكي التقطيع وتصنيف الهواء والفرز البصري لإنشاء زغب نظيف ومتجانس أو تكتل مكثف يلبي معايير إعادة التدوير الكيميائية الدقيقة.
