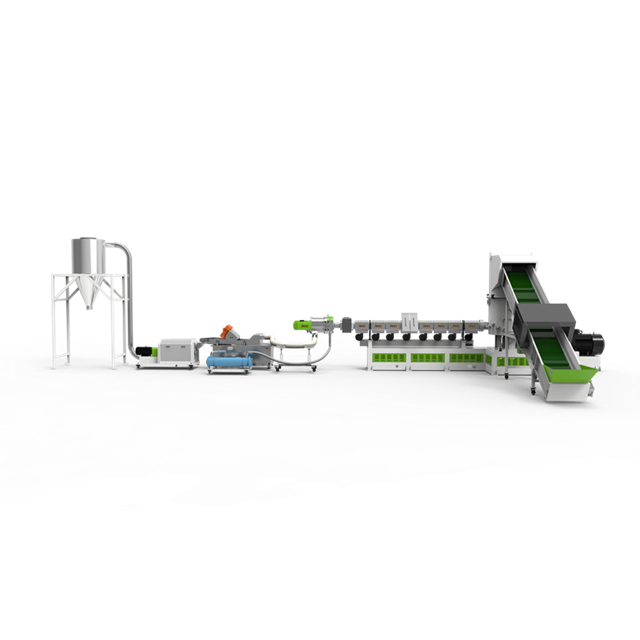

كيف ينبغي ضبط مسافة النقل لنظام فراغ الحبيبات البلاستيكية؟

يعد الخطأ في حساب مسافة النقل هو السبب الرئيسي لاختناقات الإنتاجية وتدهور المواد والفشل المبكر للمعدات في منشآت معالجة البلاستيك. كثيرًا ما يقلل مديرو المرافق من تأثير المصاعد العمودية وثنيات الأنابيب، مما يؤدي إلى مضخات فراغ صغيرة الحجم، وسرعات نقل مفرطة، وتوليد الغبار أو 'الشعر الملائكي' (اللافتات) في إمدادات الراتنج. يتطلب تحديد مسافة النقل الصحيحة تجاوز القياسات الخطية لحساب 'المسافة المكافئة'، واختيار مرحلة النقل المناسبة، ومواءمة مواصفات النظام مع مخرجات نظام تكوير البلاستيك الخاص بك . إن الاعتماد على مخططات الطوابق الأساسية لتحديد حجم خط النقل الهوائي يضمن حدوث مشكلات تشغيلية. يجب عليك أن تأخذ في الاعتبار فيزياء تدفق الهواء، واحتكاك جدران الأنابيب، وهشاشة البوليمر المحدد الذي يتم نقله. يضمن التصميم المصمم بشكل صحيح التدفق المستمر للمواد، ويحمي سلامة الكريات، ويزيد من عمر المكونات الهوائية.

• المسافة الخطية مقابل المسافة المكافئة: يجب أن تأخذ مسافة النقل الحقيقية في الاعتبار المصاعد الرأسية والأكواع، حيث يمكن أن يضيف الانحناء الواحد بمقدار 90 درجة ما يعادل 20 قدمًا من مقاومة الأنابيب الخطية.
• مقايضات السرعة: يتطلب دفع الكريات البلاستيكية لمسافات طويلة في أنظمة الطور المخفف سرعات أعلى، مما يزيد بشكل كبير من خطر تدهور المواد وتآكل الأنابيب.
• حجم المعدات غير قابل للتفاوض: التغلب على مسافات النقل الطويلة يتطلب تحديد حجم مضخة التفريغ بدقة؛ تؤدي سعة التفريغ الأعلى إلى توفير قدرات لمسافات أطول دون الاعتماد فقط على سرعات الهواء الضارة.
• تكامل النظام: يتطلب تقييم خط الإنتاج الكامل - من جهاز البثق إلى الصومعة - الشراكة مع شركة مصنعة ذات خبرة لآلات تكوير البلاستيك لضمان تطابق نظام النقل مع قدرة إنتاج آلة التكوير.

فيزياء المسافة في نظام النقل الفراغي للكريات البلاستيكية

يعمل نظام النقل الفراغي للكريات البلاستيكية على مبدأ فرق الضغط السلبي. تعمل مضخة التفريغ الموجودة عند نقطة الوجهة على إزالة الهواء من شبكة الأنابيب المغلقة، مما يؤدي إلى إنشاء منطقة ضغط أقل. ثم يقوم الضغط الجوي عند مصدر المادة بدفع الهواء إلى داخل النظام، مما يخلق سرعة تدفق هواء قادرة على احتجاز ونقل المواد الصلبة السائبة. يتم تعليق الكريات في تيار الهواء هذا ونقلها إلى جهاز الاستقبال. ومع ذلك، فإن هذه العملية حساسة للغاية للتخطيط المادي للأنابيب.

ومع زيادة طول التوجيه، فإن الاحتكاك بجدران الأنابيب يقلل من فرق الضغط الفعال. يعني هذا التدهور في الفراغ عبر المسافة أنك بحاجة إلى مستويات فراغ أولية أعلى للحفاظ على سرعات الهواء المستهدفة عند نقطة الالتقاط. إذا كانت مضخة التفريغ تفتقر إلى القدرة على التغلب على هذه المقاومة التراكمية، فإن سرعة الهواء تنخفض إلى ما دون سرعة الملوحة، وهي السرعة الدنيا المطلوبة لإبقاء الكريات معلقة. عندما يحدث هذا، تسقط الكريات من تيار الهواء، وتسحب على طول الجزء السفلي من الأنبوب، مما يؤدي في النهاية إلى انسداد الخط بالكامل.

تعتمد صناعة البلاستيك في كثير من الأحيان على نقل الطور المخفف عالي السرعة عبر مسافات طويلة لأن تكاليف المعدات الأولية أقل والأنظمة سهلة التشغيل نسبيًا. في المرحلة المخففة، يتم تعليق الكريات في تيار هوائي عالي السرعة، ويتحرك عادةً ما بين 4000 و6000 قدم في الدقيقة. على الرغم من شعبيتها، فإن دفع المواد بهذه السرعات لمسافات طويلة يؤدي إلى مشكلات تشغيلية خطيرة، وفي المقام الأول توليد الغبار والتسخين الاحتكاكي.

هناك علاقة مباشرة بين المسافة الزائدة والسرعة العالية وتدهور المواد. عندما تنتقل الكريات البلاستيكية بسرعات عالية عبر الأنابيب الطويلة، فإنها تؤثر باستمرار على جدران الأنابيب وتحتك بها. هذا الاحتكاك يولد الحرارة. بالنسبة للبوليمرات الأكثر ليونة أو المواد ذات نقاط الانصهار المنخفضة، يؤدي هذا التسخين الاحتكاكي إلى ذوبان الطبقة الخارجية من الحبيبات قليلاً وتشويهها على جدار الأنبوب. عندما تتراكم هذه المسحات وتتقشر، فإنها تشكل خيوطًا طويلة ورفيعة تُعرف باسم "شعر الملائكة" أو اللافتات. في الوقت نفسه، تعمل التأثيرات المستمرة على تفتيت الكريات، مما يؤدي إلى تكوين غبار ناعم. كل من الشعر الملائكي والدقائق الدقيقة تسد المرشحات، وتتكدس الصمامات الدوارة، وتتسبب في حدوث عيوب في المنتجات النهائية المقولبة أو المبثوقة.

وبعيدًا عن تدهور المواد، يعمل النقل عالي السرعة لمسافات طويلة على تسريع التآكل الكاشط لمكونات النظام. يتحمل المرفقان العبء الأكبر من هذا التأثير، حيث تضطر المادة إلى تغيير اتجاهها بسرعة. تعاني صمامات غرفة معادلة الضغط الدوارة وأجسام الاستقبال أيضًا من القصف المستمر للكريات عالية السرعة. يؤدي التآكل الكاشطة إلى فشل مبكر للمكونات، وتسربات فراغية، وتوقف مكلف للصيانة والاستبدال.

حساب "مسافة النقل المكافئة" (القياس الحقيقي)

يعد الاعتماد على قياسات خطية بسيطة للمخطط الأرضي طريقة مضمونة لتقليل حجم نظام النقل الهوائي. يجب حساب مقاومة النظام الفعلية باستخدام إطار عمل "الطول المكافئ". يترجم هذا المقياس الهندسي كل رفع رأسي ومرفق وتغيير في الاتجاه إلى طول مكافئ للأنبوب الأفقي المستقيم. يوفر هذا تمثيلًا حقيقيًا لعبء العمل الذي يجب أن تتغلب عليه مضخة التفريغ.

تخلق الأنابيب العمودية تأثيرًا مضاعفًا هائلاً على مقاومة النظام. عند تحريك المواد أفقيًا، فإن سرعة الهواء تحتاج فقط للتغلب على احتكاك الأنبوب والقصور الذاتي للكريات. ومع ذلك، عند تحريك المواد عموديًا، يجب على النظام مقاومة الجاذبية بشكل مستمر. القاعدة الهندسية الأساسية هي أن قدمًا واحدة من الرفع الرأسي تتطلب نفس الطاقة التي تتطلبها قدمين من الركض الأفقي. ولذلك، فإن المصعد الرأسي الذي يبلغ 20 قدمًا يضيف 40 قدمًا من المسافة المكافئة إلى حسابك.

التغييرات الاتجاهية، وخاصة المرفقين والانحناءات، تضيف مقاومة كبيرة. عندما تصطدم الكريات بالمرفق، فإنها تفقد زخمها وتخرج من نظام التعليق. يجب أن يستهلك النظام طاقة كبيرة لإعادة تسريع المادة إلى سرعة النقل بعد الانحناء. يمكن لمرفق قياسي واحد بزاوية 90 درجة أن يضيف ما يعادل 20 قدمًا خطيًا من مقاومة الأنابيب. إذا كان لديك نظام يحتوي على 20 قدمًا من الأنابيب الرأسية، و20 قدمًا من الأنابيب الأفقية، ومرفقين بزاوية 90 درجة، فإن المسافة الخطية هي 40 قدمًا، ولكن المسافة المكافئة هي 100 قدم (40 للعمودي + 20 للأفقي + 40 للمرفقين).

1. قياس الطول الإجمالي لجميع مسارات الأنابيب الأفقية المستقيمة.
2. قم بقياس الطول الإجمالي لجميع مسارات الأنابيب الرأسية واضربها في 2.
3. احسب عدد الأكواع بزاوية 90 درجة واضربها في 20.
4. احسب عدد الأكواع بزاوية 45 درجة واضربها في 10.
5. اجمع كل هذه القيم لتحديد إجمالي مسافة النقل المكافئة.

تسلسل هذه المكونات مهم أيضًا. يُعرف هذا بإستراتيجية التخطيط الهوائي. يجب دائمًا وضع المصاعد العمودية بالقرب من نقطة تغذية المواد قدر الإمكان. إذا قمت بوضع مصعد رأسي في نهاية مسار أفقي طويل، فستكون سرعة الهواء قد تدهورت بالفعل بسبب الاحتكاك. سيؤدي الطلب المفاجئ للتغلب على الجاذبية في نهاية الخط إلى انخفاض السرعة الطرفية، مما يؤدي إلى توصيل الخط على الفور. ويضمن دفع المواد للأعلى في وقت مبكر من التشغيل أن يتمتع النظام بأقصى قدر من الضغط التفاضلي للتعامل مع الرفع.

يتطلب تقليل المسافة المكافئة استراتيجيات تخطيط عملية. استخدم عمليات المسح ذات نصف القطر الطويل بدلاً من الأكواع الحادة القياسية. يسمح المسح طويل المدى للمادة بتغيير اتجاهها بشكل تدريجي، مما يقلل من احتكاك الصدمات وانخفاض الضغط. قلل من التغييرات العامة في الاتجاه عن طريق توجيه الأنابيب بشكل مباشر قدر الإمكان، حتى لو كان ذلك يتطلب تعليقها من السقف بدلاً من اتباع جدران المنشأة.

تقييم مراحل النقل وأنماط الضغط لمسافات طويلة

يعد اختيار مرحلة النقل الصحيحة أمرًا بالغ الأهمية عند التعامل مع مسافات مكافئة ممتدة. يعتبر نقل الطور المخفف هو الأنسب للمسافات المكافئة القصيرة إلى المتوسطة حيث لا تؤثر السرعة العالية على سلامة الحبيبات. في هذه التطبيقات، يكون الاحتكاك قابلاً للتحكم، ويظل خطر التدهور منخفضًا. ومع ذلك، فإن حدودها تصبح واضحة على المدى الطويل. يؤدي الاحتكاك العالي المتولد على مدى مئات الأقدام من الأنابيب إلى مستويات غير مقبولة من تدهور المواد وتآكل المكونات.

بالنسبة للمسافات القصوى، يوفر نقل الطور والموجة الكثيفة أداءً فائقًا. تقوم هذه الأنظمة بتحريك الكريات البلاستيكية في موجات بطيئة الحركة أو رخويات صلبة بدلاً من تعليقها في تيار هوائي عالي السرعة. يمكن لأنظمة الطور الكثيف نقل المواد بفعالية عبر مسافات تصل إلى 1000 قدم مع الحفاظ على سرعات أقل من 1000 قدم في الدقيقة. هذه الحركة البطيئة تقلل الاحتكاك بشكل كبير.

تشتمل العوامل المؤثرة على القيمة لأنظمة الطور الكثيف على نفقات رأسمالية أولية أعلى، لأنها تتطلب أوعية ضغط متخصصة، وأدوات تحكم دقيقة في حقن الهواء، وأنابيب شديدة التحمل. ومع ذلك، يتم تعويض هذه التكلفة الأولية بتكاليف صيانة أقل بكثير. تنتج أنظمة الطور الكثيف شعرًا ملائكيًا صفرًا، وتقلل بشكل كبير من توليد الغبار، وتطيل عمر المرفقين والصمامات. يؤدي تقليل الغبار أيضًا إلى تقليل متطلبات وتكرار صيانة أنظمة الترشيح.

عند تقييم أوضاع الضغط، يجب عليك مقارنة أنظمة الفراغ (الضغط السلبي) مع أنظمة الضغط الإيجابي. يعد نظام التفريغ مثاليًا لسحب المواد من نقاط الالتقاط المتعددة إلى وجهة واحدة. أنها نظيفة، حيث أن أي تسرب يسحب الهواء إلى الداخل بدلاً من نفخ الغبار داخل المنشأة. ومع ذلك، فإن أنظمة الفراغ محدودة بالضغط الجوي؛ يمكنك فقط سحب 14.7 رطل لكل بوصة مربعة من الفراغ بحد أقصى. وهذا يحد من مسافة النقل الفعالة.

يلزم وجود نظام ضغط إيجابي لنقل المواد ذات الحمولة العالية عبر مسافات طويلة للغاية أو إلى صوامع متعددة الوجهات. تستخدم أنظمة الضغط الإيجابي منافيخ أو ضواغط لدفع المادة، مما يسمح بفرق ضغط أعلى بكثير (يصل إلى 15 رطل لكل بوصة مربعة للمنافيخ، وما يصل إلى 100 رطل لكل بوصة مربعة للضواغط في الطور الكثيف). وهذا يجعلها قادرة على التغلب على مسافات مكافئة هائلة، وإن كان ذلك غالبًا بسرعات نقل أعلى إذا تم استخدامها في إعداد الطور المخفف.

تغيير حجم المعدات للتغلب على قيود المسافة

يتطلب التغلب على قيود المسافة تحديد حجم دقيق للمعدات، بدءًا من مضخة التفريغ. غالبًا ما تكون ترقية مضخة التفريغ لتحقيق إنتاجية فراغ أعلى هي الطريقة الأساسية لتحقيق مسافات نقل أطول ومعدلات إنتاجية أعلى دون زيادة قطر الأنبوب. تولد المضخة الأكبر فارقًا أكبر في الضغط، مما يسمح للنظام بالحفاظ على سرعة الملوحة اللازمة على مسافة مكافئة أطول.

هناك علاقة رياضية صارمة بين قطر الأنبوب وحجم الهواء (CFM) والقدرة على حمل المواد عبر المسافة. إذا قمت بزيادة قطر الأنبوب لنقل المزيد من المواد، فيجب عليك زيادة CFM لمضخة التفريغ بشكل كبير للحفاظ على نفس سرعة الهواء. على العكس من ذلك، إذا حاولت دفع كمية كبيرة جدًا من المواد عبر أنبوب صغير لمسافة طويلة، فإن انخفاض الضغط سيتجاوز قدرة المضخة، مما يؤدي إلى توصيل الخط. يتطلب التحجيم المناسب حساب CFM الدقيق اللازم للحفاظ على السرعة بناءً على المسافة المكافئة المحددة والكثافة الظاهرية للكريات البلاستيكية.

التكامل مع المعدات الأولية أمر بالغ الأهمية. يجب عليك مطابقة معدل سحب نظام النقل مع الإخراج المستمر لخط التكوير. إذا كان نظام النقل أصغر من الحجم بالنسبة للمسافة المكافئة، فلن يتمكن من تحريك الكريات بالسرعة التي ينتجها بها الطارد. ويؤدي هذا إلى عمليات نسخ احتياطي في المنبع، وصناديق التقاط ممتلئة، وإغلاق إجباري لخط البثق. على العكس من ذلك، فإن سحب نظام كبير الحجم من إمدادات محدودة سيؤدي إلى جوع النظام، مما يؤدي إلى النقل غير المنتظم، وزيادة السرعة، وتدهور المواد الشديد.

تحديد المصادر والتنفيذ: تقييم مورد آلة تكوير البلاستيك لديك

عند ترقية أو تركيب خط نقل جديد، يجب عليك تقييم ما إذا كان مورد آلة تكوير البلاستيك لديه الخبرة الهندسية الداخلية لحساب المسافات المكافئة وانخفاض ضغط النظام بدقة. يبيع العديد من بائعي المعدات ببساطة اللوادر الجاهزة بناءً على مخططات المسافة الخطية. هذا النهج خطير بالنسبة للتخطيطات المعقدة. أنت بحاجة إلى شريك يقوم بإجراء حسابات تفصيلية، مع الأخذ في الاعتبار الكثافة الظاهرية وحجم الجسيمات والتوجيه المحدد لمنشأتك.

إن شراء اللوادر المفرغة القياسية المعبأة مسبقًا للتوجيه المعقد لمسافات طويلة ينطوي على مخاطر تشغيلية كبيرة. تم تصميم هذه الوحدات عادةً للتشغيل القصير والمستقيم بجوار الماكينة. إن تطبيقها على مسافة 200 قدم مع عدة أكواع سيؤدي إلى فشل فوري. تضمن الأنظمة المصممة هندسيًا خصيصًا، والتي صممتها شركة تصنيع متخصصة، أن المضخة والأنابيب وأجهزة الاستقبال متوافقة تمامًا مع المقاومة المحددة للتخطيط الخاص بك.

اطلب دائمًا إجراء اختبار تدفق المواد في معمل المورد قبل إتمام عملية الشراء. أرسل عينة من البوليمر الخاص بك واطلب منهم تشغيلها من خلال حلقة اختبار تحاكي المسافة المكافئة المحسوبة. تسمح لك خطوة التحقق هذه بالتحقق من حدود التدهور، والتحقق من تكوين الشعر الملائكي، والتأكد من أن سرعة الحبيبات المقترحة لن تلحق الضرر بالمواد الخاصة بك. إذا رفض البائع إجراء اختبار التدفق، فاعتبر ذلك علامة حمراء كبيرة.

مخاطر التنفيذ واستراتيجيات التخفيف

مخاطر التنفيذ الأكثر شيوعًا هي توصيل الخط وارتفاعه، والذي يحدث بشكل مباشر بسبب المسافات المكافئة غير المحسوبة بشكل جيد. عندما تكون المقاومة أعلى من المتوقع، تنخفض سرعة الهواء في نهاية الخط إلى ما دون نقطة الملوحة. تسقط الكريات من التعليق، وتتراكم في الأنبوب، وفي النهاية تمنع التدفق تمامًا. ويحدث الارتفاع عندما يقوم النظام بإزالة الانسداد جزئيًا، مما يؤدي إلى إرسال كتلة ضخمة من المواد عالية السرعة إلى جهاز الاستقبال، مما قد يؤدي إلى تلف المعدات.

للتخفيف من الانسداد والارتفاع، قم بتركيب صمامات تنظيف الخطوط عند نقطة الالتقاط. تسمح هذه الصمامات للنظام بتطهير الخط بالهواء النظيف قبل إيقافه، مما يمنع المواد من الاستقرار في الأنابيب. بالإضافة إلى ذلك، قم بتثبيت محركات التردد المتغير (VFDs) على مضخات التفريغ. تسمح لك VFDs بضبط سرعة الهواء بناءً على مقاومة الخط في الوقت الفعلي، مما يضمن التدفق الأمثل دون زيادة سرعة المادة.

يعد تعمية المرشح خطرًا كبيرًا آخر. يمكن للغبار المتزايد الناتج عن الاحتكاك لمسافات طويلة أن يطغى بسرعة على مرشحات جهاز الاستقبال القياسية. عندما تكون المرشحات معتمة، يفقد النظام الشفط، ويتوقف النقل. وللتخفيف من ذلك، حدد مناطق ترشيح كبيرة الحجم لأي جري لمسافات طويلة. تنفيذ أنظمة التنظيف النفاث النبضي الأوتوماتيكية التي تستخدم نفثات الهواء المضغوط لتنظيف المرشحات بشكل مستمر أثناء التشغيل، مما يمنع تراكم الغبار.

يؤدي الاحتكاك الناتج عن تمديدات الأنابيب الطويلة إلى توليد مخاطر شديدة للكهرباء الساكنة. الكريات البلاستيكية عازلة للغاية، وعندما تحتك بجدران الأنابيب، فإنها تولد شحنة ثابتة. يمكن أن يؤدي ذلك إلى التصاق المواد بالأنابيب، والتدفق غير المنتظم، وفي الحالات الشديدة، تفريغ ثابت خطير. خفف من هذه المخاطر من خلال ضمان التأريض المناسب للنظام عبر جميع وصلات الأنابيب ومكوناتها. استخدم أنابيب موصلة متخصصة أو قم بتركيب مزيلات ثابتة في الخط لتحييد الشحنة أثناء تدفق المادة.

خاتمة

قم بمراجعة تخطيط منشأتك الحالي على الفور لحساب المسافة المكافئة الحقيقية لخطوط الهواء لديك، مع الأخذ في الاعتبار كل رفع رأسي ومرفق. افحص إمدادات الراتنج ومرشحات الاستقبال الموجودة لديك بحثًا عن علامات الشعر الملائكي أو الغبار الزائد، والتي تشير إلى مشكلات في السرعة. استشر مهندس نقل هوائي متخصص لإجراء تحليل انخفاض الضغط قبل شراء أو ترقية أي أحجام لمضخات التفريغ.

التعليمات

س: كيف يمكنك حساب المسافة المكافئة في نظام النقل الهوائي؟

ج: يتم حساب المسافة المكافئة عن طريق إضافة الأنابيب الأفقية الخطية، والأنابيب العمودية الخطية مضروبة في عامل اثنين لمقاومة الجاذبية، والطول المكافئ لجميع المرفقين. عادةً ما يضيف الكوع القياسي بزاوية 90 درجة 20 قدمًا من المقاومة المكافئة إلى الحساب الإجمالي.

س: ما هو شعر الملاك في النقل البلاستيكي؟

ج: يشير الشعر الملائكي إلى خيوط طويلة ورفيعة من البلاستيك تتشكل عندما تذوب الكريات قليلاً بسبب الاحتكاك بجدران الأنابيب. يحدث هذا أثناء النقل عالي السرعة لمسافات طويلة، مما يتسبب في تلطيخ البلاستيك المنصهر وتقشيره إلى أشرطة.

س: لماذا يعتبر نقل الطور المخفف مشكلة لمسافات طويلة؟

ج: يعتمد نقل الطور المخفف على سرعة الهواء العالية لتعليق الكريات. على مسافات طويلة، تعمل هذه السرعة العالية المستمرة على زيادة الاحتكاك بشكل كبير، مما يؤدي إلى تدهور شديد للمواد، وتوليد الغبار الزائد، والتآكل السريع لأكواع الأنابيب.

س: كيف تؤثر الأنابيب العمودية على مسافة النقل؟

ج: تتطلب الأنابيب العمودية طاقة أكبر بكثير للتغلب على الجاذبية مقارنة بالأنابيب الأفقية. في الحسابات الهندسية، يتم حساب الجريان الرأسي عادةً على أنه يتمتع بضعف مقاومة الجري الأفقي المكافئ، مما يؤثر بشكل كبير على حجم المضخة.

س: ما فائدة نقل الموجة؟

ج: ينقل النقل الموجي الكريات ببطء في موجات كثيفة ومضغوطة بدلاً من تعليقها بسرعات عالية. يؤدي هذا إلى تقليل الاحتكاك بشكل كبير، ويمنع تمامًا تكوين الشعر الملائكي، ويقلل من التآكل الكاشط لمكونات النظام على مسافات بعيدة.

س: كيف تعمل محركات التردد المتغير (VFDs) على تحسين نقل الفراغ؟

ج: تتيح VFDs للمشغلين التحكم بدقة في سرعة محرك مضخة التفريغ. يتيح ذلك إجراء تعديلات في الوقت الفعلي على سرعة الهواء استنادًا إلى مقاومة الخط، مما يمنع تدهور المواد بسبب السرعات المفرطة مع ضمان القوة الكافية لمنع توصيل الخط.
