ما هي المساحة التي تحتاجها آلة البثق الصينية ذات اللولب المفرد؟

تعتبر مساحة أرضية المصنع أحد الأصول الصناعية المتميزة. يعد تركيب معدات إعادة التدوير الثقيلة في تخطيطات ضيقة وموجودة مسبقًا تحديًا سيئ السمعة لمديري المرافق في جميع أنحاء العالم. إن التخطيط السيئ التخطيط يفعل أكثر بكثير من مجرد إنشاء بيئة عمل ضيقة. فهو يخنق القدرة الإنتاجية، ويحد بشدة من الوصول إلى الصيانة، ويخلق اختناقات لوجستية خطيرة.

من خلال فهم الديناميكيات المكانية الدقيقة لأنظمة البثق الحديثة، يمكنك ضمان إعداد سلس لآلة تكوير البلاستيك . تسمح لك الهندسة المناسبة بزيادة الإنتاج لكل متر مربع دون التسبب في توسيع المنشأة المكلفة.

الوجبات السريعة الرئيسية

• البصمة الأساسية: تتطلب الوحدة المستقلة مساحة مادية متواضعة، يتراوح طولها عادة من 2 إلى 5 أمتار. ومع ذلك، فإن التصاريح التشغيلية الإلزامية تضاعف بشكل فعال هذا الشرط المكاني.
• تكامل النظام: يجب أن يأخذ التخطيط الصناعي في الاعتبار النظام البيئي للإنتاج بأكمله. تعمل الأجهزة الطرفية المساعدة مثل القواديس وخزانات التبريد والقواطع في كثير من الأحيان على تمديد طول الخط الإجمالي إلى 15 أو 20 مترًا.
• تصاريح الصيانة: يعد تخصيص ما لا يقل عن 1.5 متر من المساحة الفارغة حول الماكينة معيارًا هندسيًا صارمًا. وهذا يضمن التشغيل الآمن، والاستجابة السريعة لحالات الطوارئ، ومساحة كافية لإزالة المسمار الروتيني.
• مرونة التخطيط: اعتمادًا على قيود البناء، يمكن تصميم الماكينة في تكوينات خطية أو على شكل حرف L أو على شكل حرف U لتحسين اللقطات المربعة المتاحة.
• المساحة الرأسية: يتطلب ارتفاع السقف مراعاة متساوية لمساحة الأرضية. تتطلب آليات التغذية والصوامع العمودية وأغطية التهوية الصناعية خلوصًا علويًا كبيرًا.

اتجاهات الصناعة في التخطيط المكاني البثق

إن ارتفاع تكاليف العقارات الصناعية يعيد تشكيل كيفية تصميم مصانع إعادة التدوير. مع ارتفاع معدلات التأجير في مراكز التصنيع الرئيسية، يتحول مديرو المصانع بقوة بعيدًا عن الإعدادات القديمة المترامية الأطراف وغير الفعالة. تشهد الصناعة طفرة هائلة في الطلب على أنظمة البثق المدمجة ذات عزم الدوران العالي.

ويظهر تحليل السوق أن المرافق الحديثة تعطي الأولوية لكثافة الإنتاجية، وتقيس النجاح بالكيلوغرامات المعالجة لكل متر مربع. يدفع هذا التحول الشركات المصنعة إلى تصميم براميل أقصر ولكن ذات كفاءة عالية. يتيح الآن التكامل المتقدم لعلبة تروس المحرك وتصميمات الإطارات المعيارية لآلة البثق ذات اللولب الفردي في الصين تقديم جودة ذوبان استثنائية دون التهام عقارات المصنع المتميزة.

فهم معدات البثق الأساسية

في قطاع معالجة البوليمر، يبدأ التخطيط المكاني الدقيق بفهم عميق للآلات الأساسية. إن آلة البثق اللولبية المفردة عبارة عن عمود ميكانيكي قوي مصمم لإذابة المواد البلاستيكية الحرارية وتركيبها وضخها. إنه يعمل باستخدام برغي دوار واحد موجود داخل برميل أسطواني ساخن.

تتولى هذه الوحدة المركزية المرحلة الحرجة من تحول المواد، حيث تقوم بتحويل رقائق البلاستيك الصلبة أو قصاصات الأفلام إلى حالة منصهرة متجانسة. بدون هذه الآلة الأساسية، لا يمكن أن تحدث عمليات التشكيل والتبريد النهائية. أصبحت النماذج المصنعة في الصين بسرعة معيارًا صناعيًا نظرًا لتوازنها الجذاب بين فعالية التكلفة والهندسة المعمارية المعيارية وجودة البناء القوية.

متطلبات المساحة الأساسية لوحدة الطارد

لصياغة مخطط وظيفي للمصنع، يجب على المهندسين أن ينظروا إلى ما هو أبعد من ورقة المواصفات الأساسية المقدمة من قبل الشركة المصنعة. يتم تقسيم المساحة المطلوبة لجهاز البثق بشكل صارم إلى بصمته المادية الثابتة وبصمته التشغيلية الديناميكية.

يتم تحديد طول الماكينة في المقام الأول من خلال نسبة الطول إلى القطر، والتي يشار إليها عادة بـ L/D، إلى جانب قدرة الإنتاج المستهدفة. تتطلب الآلات ذات السعة العالية بطبيعة الحال براميل أطول لضمان وقت الذوبان والخلط المناسب. على سبيل المثال، الآلة القياسية بقطر لولبي 120 مم مع نسبة 33:1 L/D تمتد بطول 4 إلى 5 أمتار تقريبًا. يكون العرض عمومًا أكثر احتواءًا، حيث يتراوح عادةً ما بين 1 إلى 2 متر اعتمادًا على موضع خزانة التحكم والجزء الأكبر من محرك تشغيل التيار المتردد أو التيار المستمر.

تمثل المساحة الأرضية بعدًا واحدًا فقط من تخطيط المنشأة. ويظل التخصيص المكاني الرأسي بالغ الأهمية بنفس القدر. تم تصميم الارتفاع المركزي الرئيسي لأسطوانة الطارد بحيث يكون مريحًا من 1 إلى 1.2 متر من الأرضية لتسهيل وصول المشغل. وبالتالي، فإن قادوس التغذية الموجود أعلى حلق التغذية يزيد بشكل كبير من متطلبات الارتفاع. إذا كان النظام يستخدم مغذيات القوة أو اللوادر الفراغية، فإن الارتفاع الإجمالي يرتفع بسهولة إلى 3 أمتار. لاستيعاب رافعات الصيانة العلوية وقنوات العادم، يوصى بشدة بارتفاع سقف المصنع بحد أدنى 4 أمتار.

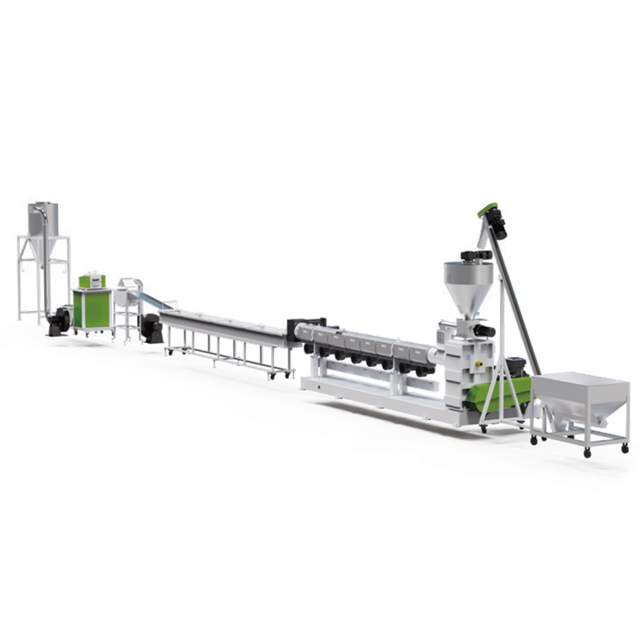

المحاسبة لخط تكوير PP PE الكامل

نادرًا ما يتم تركيب الطارد كوحدة معزولة. لإنتاج حبيبات معاد تدويرها وقابلة للبيع، يجب أن تعمل كنظام متزامن. عند رسم تخطيط منشأتك، يجب عليك مراعاة الأبعاد المادية لخط تكوير PP PE بالكامل . تستهلك الأجهزة الطرفية المساعدة في كثير من الأحيان مساحة أرضية أكبر بكثير من مساحة الطارد نفسه.

في النهاية الأمامية للخط، يجب وضع المواد الخام وإدخالها في الماكينة. يجب تخصيص مساحة للأكياس السائبة أو السيور الناقلة أو المثاقب اللولبية. تضيف منطقة التغذية القياسية بسهولة 3 أمتار إلى مقدمة مخطط الإنتاج الخاص بك.

بمجرد خروج البلاستيك المنصهر من رأس القالب، يجب تبريده بسرعة حتى يصلب. في عملية إعداد الكريات القياسية، غالبًا ما يكون حمام الماء البارد هو المكون الفردي الأطول. تتطلب الخطوط عالية الإنتاج التي تعالج 500 كجم إلى 1000 كجم في الساعة أوقات تبريد أطول، مما يعني أن خزان المياه يمكن أن يمتد في أي مكان من 6 إلى 8 أمتار. وأخيرًا، تتطلب منطقة التشطيب بعد البثق، والتي تشتمل على قاطع الحبيبات، ومنخل الطرد المركزي، ومحطة التعبئة، مساحة خطية إضافية تبلغ 4 أمتار.

تفاصيل تخصيص المساحة لخط قياسي بقدرة 500 كجم/ساعة

الصيانة الأساسية والتصاريح التشغيلية

من الأخطاء الشائعة والمكلفة في تخطيط المصنع قياس الأبعاد الثابتة للآلات فقط. تتطلب الآلة التي يبلغ طولها 4 أمتار مساحة أكبر بكثير من 4 أمتار لتشغيلها بأمان. يجب أن تؤخذ متطلبات المساحة غير المرئية هذه في الاعتبار في رسومات CAD الخاصة بك منذ اليوم الأول.

النظر في تغيير المواد الروتينية. إذا كان يتعين على أطقم الصيانة تفكيك الناقل السفلي فقط لاستخراج برغي الطارد، فهذا يعني أن التصميم قد فشل. تتطلب الصيانة الروتينية والانسدادات غير المتوقعة سحب المسمار فعليًا من البرميل. تتطلب هذه العملية مساحة خطية خالية تمامًا من العوائق مباشرة أمام رأس القالب. يجب أن يساوي الخلوص المطلوب الطول الإجمالي للمسمار نفسه، بالإضافة إلى مساحة إضافية للفنيين ومعدات السحب الهيدروليكية.

تفرض معايير السلامة المهنية أيضًا ممرات مخصصة حول الآلات الصناعية الثقيلة. يحتاج المشغلون إلى الوصول دون عائق إلى لوحات التحكم، وحلقات التغذية، ورؤوس القوالب لمراقبة مناطق درجة الحرارة بشكل مستمر. تتطلب الممارسة الهندسية القياسية وجود حاجز أمان يبلغ 1.5 متر على جميع جوانب الجهاز لمنع المخاطر الحرارية والسماح بالحركة السريعة في حالات الطوارئ.

استراتيجيات التخطيط لخط تحبيب البلاستيك

نظرًا لأن المساحة الإجمالية لنظام البثق الكامل يمكن أن تتجاوز 20 مترًا بسهولة، يجب على مديري المنشأة ترتيب المعدات بشكل استراتيجي لتناسب قيود معمارية محددة. يمكن تكييف الآلات الحديثة مع العديد من طبولوجيا التخطيط المختلفة لتحسين خط تحبيب البلاستيك.

التخطيط الخطي: هذا التكوين الخطي هو الأسلوب الأكثر تقليدية وفعالية ميكانيكيًا. تدخل المواد الخام عند النقطة A، وتخرج الكريات النهائية عند النقطة B في مسار مستمر. فهو يوفر التدفق الأمثل للمواد والوصول المباشر إلى الصيانة. ومع ذلك، فهي تتطلب مساحة خطية مستمرة ضخمة، مما يجعلها صالحة فقط لمباني المصانع الطويلة والضيقة.

التصميم على شكل حرف L: عندما يكون الخط المستقيم مستحيلًا من الناحية الهيكلية، يمكن ثني خط الإنتاج ليشكل شكل حرف L باستخدام رأس القالب المائل أو انتقال التبريد المنحني. يعد هذا التخطيط مثاليًا لمواضع الزوايا أو المباني ذات الأعمدة الهيكلية التي تسد المسار المستقيم. إنه يستخدم مساحة الزاوية بكفاءة عالية مع تقليل الحد الأقصى للطول المستمر المطلوب.

التخطيط على شكل حرف U: هذا التكوين يحني خط الإنتاج مرة أخرى على نفسه، مما يضع محطة تغذية المواد الخام ومحطة تعبئة المنتج النهائي في مكان قريب. تم تصميمه لغرف المصانع المربعة والمدمجة، وهو يعمل على تحسين لوجستيات الرافعة الشوكية. يمكن خدمة مدخلات المواد الخام ومخرجات الكريات النهائية بواسطة رصيف التحميل نفسه تمامًا، مما يقلل وقت السفر بشكل كبير.

مقارنة مساحة الطارد بالبرغي المفرد مقابل مساحة الطارد بالبرغي المزدوج

عند تقييم قيود المساحة، كثيرًا ما يزن المشترون الاختلافات بين تقنيات اللولب المفرد والتقنيات ذات اللولب المزدوج. من منظور مكاني بحت، يوفر متغير اللولب الفردي مساحة أكثر إحكاما بشكل ملحوظ.

تتطلب الطاردات ثنائية اللولب علب تروس شديدة التعقيد ومعززة بشدة ومحامل دفع ضخمة لإدارة قوى المسمارين الدوارين. وهذا يجعل قسم محرك الأقراص بطبيعته أوسع وأطول وأثقل بشكل ملحوظ. علاوة على ذلك، غالبًا ما تستخدم الأنظمة ثنائية اللولب مغذيات جانبية متعددة على طول البرميل لتركيب الإضافات، الأمر الذي يتطلب مساحة جانبية إضافية.

في المقابل، يتميز الطراز ذو اللولب الفردي بمحرك انسيابي ومجموعة علبة التروس. غالبًا ما يتم تركيب المحرك مباشرة فوق علبة التروس في تكوين على الظهر، مما يحافظ على المساحة الحيوية للمربع ويجعل دمجه في مخططات أرضية المصنع أكثر سهولة.

لماذا تختار ماكينة بثق برغي مفرد صينية لمنشأتك؟

بالنسبة لمديري المنشآت المكلفين بموازنة أهداف الإنتاج القوية مع المساحة الأرضية المحدودة للغاية، فإن الحصول على المعدات من الشركات المصنعة الصينية ذات السمعة الطيبة يمثل ميزة استراتيجية. يتعاون كبار المهندسين في كثير من الأحيان بشكل مباشر مع المشترين لتوفير آثار أقدام قابلة للتخصيص بدرجة كبيرة. باستخدام برنامج CAD المتقدم، يمكنهم تعديل تصميمات الإطارات أو هندسة التحولات على شكل حرف L بناءً على مخططات المصنع الدقيقة.

تضمن نمطية هذه الآلات إمكانات التكامل السلس. سواء كنت تقوم ببناء منشأة جديدة تمامًا أو ضغط وحدة في خط حالي، فإن أنظمة القيادة المدمجة والهيكل القابل للضبط الارتفاع يسمحان بالمحاذاة الدقيقة مع المعدات النهائية. يعمل توافق التوصيل والتشغيل هذا على التخلص من الفجوات الصعبة ونقاط نقل المواد غير الفعالة.

خاتمة

التخطيط السليم للمساحة هو دفاعك النهائي ضد اختناقات المصنع ومخاطر السلامة. يجب عليك مراعاة أبعاد خط الإنتاج بالكامل، والنظر إلى ما هو أبعد من الطارد ليشمل القواديس، وخزانات التبريد، والقواطع. قم دائمًا بتأمين مساحة واسعة للصيانة الروتينية للماكينة، وممرات المشغل، وإجراءات تنظيف البراغي المهمة.

خذ الوقت الكافي لقياس منشأتك بعناية قبل الالتزام بمعدات جديدة. نوصي بشدة بالاتصال بفريق Jwell الهندسي لطلب ورقة تخطيط CAD مخصصة مصممة وفقًا لمعاييرك المحددة. تضمن هذه الخطوة الاستباقية أن تكون أجهزتك الجديدة مناسبة تمامًا لأرضية مصنعك، مما يؤدي إلى إعداد عملياتك لتحقيق نجاح طويل الأمد دون انقطاع. استكشف مجموعتنا الكاملة من حلول البثق المدمجة وعالية الإنتاجية اليوم.

التعليمات

ما هو الحد الأدنى من اللقطات المربعة اللازمة لآلة بثق برغي مفرد صينية قياسية؟

في حين أن المساحة المادية لجهاز الطارد الأساسي قد تشغل فقط من 5 إلى 10 أمتار مربعة، فإن هذا القياس الثابت غير كافٍ لتخطيط المنشأة. يتطلب الإعداد التشغيلي الكامل بصمة ديناميكية. مع الأخذ في الاعتبار ممرات السلامة، وتجهيز المواد الخام، وتصاريح الصيانة، يمتد الحد الأدنى للمساحة المطلوبة لوحدة الطارد وحدها إلى ما لا يقل عن 20 إلى 30 مترًا مربعًا. سوف تتطلب معدات التبريد والقطع النهائية مساحة إضافية.

ما هو ارتفاع السقف الذي أحتاجه لخط تحبيب البلاستيك؟

يوصى بشدة بحد أدنى للخلوص الرأسي يبلغ 4 أمتار. في حين أن البرميل الرئيسي منخفض نسبيًا عن الأرض، فإن المعدات المساعدة تتطلب مساحة رأسية كبيرة. يتم تركيب قواديس التغذية، والجرعات الحجمية، والرافعات المفرغة مباشرة فوق حلق التغذية. يعد ارتفاع السقف المناسب أمرًا إلزاميًا أيضًا لتركيب أغطية العادم الصناعية وتشغيل الرافعات الجسرية العلوية أثناء الصيانة.

ما هي المساحة المطلوبة لإزالة المسمار للتنظيف؟

المساحة المطلوبة لإزالة المسمار هي قيد معماري غير قابل للتفاوض. لتنظيف البرميل أو إجراء الصيانة الميكانيكية، يجب إزالة المسمار الداخلي بالكامل من الجزء الأمامي من الماكينة. يجب عليك الحفاظ على مسار خطي خالي من العوائق مباشرة أمام رأس القالب يساوي الطول الإجمالي للمسمار نفسه، بالإضافة إلى منطقة عازلة للفنيين. بالنسبة للآلة القياسية، يعني هذا عادةً ترك ممر فارغ يتراوح من 3 إلى 5 أمتار.

كيف تؤثر نسبة L/D على الطول الإجمالي للآلة؟

تحدد نسبة الطول إلى القطر بشكل مباشر الطول المادي لبرميل الطارد. الآلة ذات قطر لولبي 120 مم ونسبة 30:1 L/D سيكون لها طول لولبي محلق يبلغ 3.6 متر. إذا قمت بالترقية إلى نسبة 36:1 L/D لمعالجة البوليمرات الأصعب في الذوبان، فسيزيد طول البرميل إلى 4.32 متر. يجب عليك مراعاة هذا الطول الإضافي ليس فقط في البصمة الثابتة ولكن أيضًا في منطقة إزالة المسمار.

هل يمكنني تركيب جهاز بثق في الطابق النصفي أو الطابق الثاني؟

على الرغم من أن ذلك ممكن من الناحية الفنية، إلا أن تركيب خط البثق على منصة مرتفعة يتطلب هندسة هيكلية صارمة. الطاردات ثقيلة بشكل لا يصدق، وغالبًا ما تزن عدة أطنان، وتولد اهتزازات ديناميكية كبيرة أثناء التشغيل. يجب أن يتم تصنيف قدرة تحمل الحمولة الأرضية بشكل واضح للآلات الصناعية الثقيلة. بالإضافة إلى ذلك، يجب عليك التخطيط للخدمات اللوجستية الرأسية، مما يضمن أن مصاعد الشحن أو الرافعات يمكنها نقل المواد الخام للأعلى والمنصات النهائية بأمان.
