تصفح الكمية:0 الكاتب:محرر الموقع نشر الوقت: 2026-08-14 المنشأ:محرر الموقع
غالبًا ما يواجه مديرو المرافق ومشغلو مصانع إعادة التدوير اختناقًا تشغيليًا محبطًا. إنهم يستثمرون رأس مال كبير في معدات إعادة التدوير عالية الأداء. ومع ذلك، أثناء مرحلة التثبيت، أدركوا أن أرضية المصنع لم تكن مخططة بشكل مناسب لاستيعابها. إن نقل الآلات الصناعية الثقيلة بعد وضعها الأولي ليس مكلفًا فحسب. إنه يعطل جداول الإنتاج ويضر بالسلامة الهيكلية للمعدات.
يقوم نظام التحبيب الفعال بأكثر من مجرد تقليل النفايات البلاستيكية وتحويلها إلى عملية إعادة طحن يمكن التحكم فيها. إنه يعمل كالقلب النابض لخط إعادة التدوير. للعمل بأقصى طاقته، فإنه يتطلب بصمة مادية استراتيجية. يجب أن تأخذ هذه المنطقة في الاعتبار التغذية المستمرة للمواد، والتهوية الكافية للمحرك، والصيانة الروتينية للشفرة، وبروتوكولات سلامة العمال الصارمة. بدون التخطيط المكاني الدقيق، حتى المعدات الأكثر تقدمًا تعاني من انخفاض الإنتاجية وارتفاع درجة الحرارة الميكانيكية المتكررة.
يوفر هذا الدليل الشامل مخططًا موضوعيًا لتخطيط المنشأة. أدناه، نقوم بفحص اللقطات المربعة الدقيقة، والتصاريح التشغيلية، وأفضل ممارسات التخطيط التي يجب عليك تقييمها قبل دمج آلة كسارة البلاستيك الجديدة في بيئة الإنتاج الخاصة بك.
الوجبات السريعة الرئيسية لمخططي المرافق
قبل الغوص في قياسات محددة، يجب علينا أن نعترف بالتحول المكاني الكبير في قطاع إعادة التدوير. أقساط العقارات الصناعية تتزايد على مستوى العالم. ونتيجة لذلك، يبتعد مديرو المصانع عن التخطيطات المترامية الأطراف وغير المنظمة. يميل الاتجاه الهندسي الحالي بشكل كبير نحو الأنظمة المتكاملة رأسياً والمعالجة المعيارية ثنائية المرحلة. تعمل المرافق على زيادة الإنتاجية لكل متر مربع من خلال الاستفادة من المساحة العلوية للصوامع وتنفيذ انتقالات ناقلة مدمجة على شكل حرف L. يوازن هذا النهج بين الطلب على السعة الأعلى والامتثال الصارم لمتطلبات السلامة الحديثة في مكان العمل.
يتطلب تنفيذ معدات خفض الحجم الصناعي أكثر من مجرد العثور على زاوية فارغة على أرضية المصنع. تؤثر البيئة المكانية المحيطة بشكل مباشر على طول العمر الميكانيكي وسلامة القوى العاملة.
تعتمد معدات التكسير الصناعية على المحركات الكهربائية ذات عزم الدوران العالي. تتراوح هذه غالبًا من 30 كيلو واط إلى ما يزيد عن 110 كيلو واط اعتمادًا على التطبيق. أثناء التشغيل المستمر، تولد المحركات الثقيلة طاقة حرارية هائلة. عندما يتم دفع الآلة إلى مساحة ضيقة أو وضعها على جدار هيكلي، يصبح تدفق الهواء المحيط مقيدًا بشدة.
هذا النقص في التهوية يمنع التبديد الحراري المناسب. مع ارتفاع درجة الحرارة المحيطة حول مبيت المحرك، يزداد خطر الحمل الحراري الزائد بشكل كبير. غالبًا ما يضطر النظام إلى الإغلاق قبل الأوان لحماية ملفات الجزء الثابت. يضمن الخلوص المكاني السخي تبريد الهواء السلبي المستمر. ونتيجة لذلك، يعمل المحرك بشكل مريح ضمن معايير درجة الحرارة الهندسية. وبعيدًا عن التحكم في درجة الحرارة، فإن المساحات المقيدة تؤدي حتماً إلى اختناقات في تغذية المواد. تخيل أن مشغل رافعة شوكية يكافح من أجل التنقل في صندوق مواد قياسي في ممر ضيق. يؤدي وقت الخمول الناتج إلى خفض الإنتاجية المحسوبة بالساعة بشكل مباشر.
تفرض لوائح السلامة في مكان العمل مسارات واضحة وخالية من العوائق حول الآلات المتحركة. إن الالتزام بمعايير الصحة المهنية أمر غير قابل للتفاوض عند تركيب المعدات عالية الحركة.
تتطلب نقاط الضغط، وأحزمة التشغيل الدوارة، والاحتمال المتأصل لصدمة المواد مناطق أمان محددة بوضوح. يجب أن يكون لدى المشغلين إمكانية الوصول الفوري إلى طرق الخروج في حالات الطوارئ دون التعثر في صناديق المواد المرحلية. علاوة على ذلك، في حالة حدوث انحشار شديد داخل غرفة القطع، يحتاج موظفو الصيانة إلى مساحة جانبية كافية لتنفيذ إجراءات الإغلاق ووضع العلامات بأمان. إنهم بحاجة إلى أرض مستقرة لفتح ألواح الوصول المصنوعة من الفولاذ الثقيل وتشغيل الأدوات الهوائية بأمان.
عند تقييم أوراق مواصفات المعدات، كثيرًا ما ترتكب فرق المشتريات خطأً فادحًا. إنهم يستخدمون الأبعاد الدقيقة للآلة وفقًا لمتطلبات مساحة المنشأة الخاصة بهم. لتحسين أرضية المعالجة، يجب عليك التمييز بين البصمة الثابتة والبصمة التشغيلية الديناميكية.
تشير البصمة الثابتة إلى الأبعاد المادية الفعلية للآلة. يمثل هذا الحد الأدنى المطلق لمساحة الأرضية التي يشغلها الهيكل عند إيقاف تشغيله وعزله تمامًا.
بالنسبة للسياق، فإن المحبب المدمج المصمم لتطبيقات القولبة بالحقن بجانب الضغط قد يتميز ببصمة ثابتة تبلغ 1.5 × 1.5 متر فقط. وفي تناقض صارخ، فإن الوحدات الصناعية المركزية أكبر بكثير. إن الآلات عالية السعة المصممة لمعالجة المواد البلاستيكية ذات الجدران السميكة تتجاوز بسهولة مساحة ثابتة تبلغ 4.0 × 5.0 أمتار. تزن هذه عدة أطنان وتتطلب أساسات خرسانية مسلحة.
تشمل البصمة الديناميكية الآلة الثابتة جنبًا إلى جنب مع المناطق المكانية المحيطة اللازمة للحفاظ على تشغيل خط المعالجة بشكل مستمر. تشتمل هذه المنطقة الحيوية على أنصاف أقطار دوران الرافعة الشوكية، ومناطق وقوف المشغل المريحة، ومناطق التدريج المؤقتة لصناديق التجميع.
توصي أفضل الممارسات الهندسية بشدة بالحفاظ على مسافة لا تقل عن 1.5 متر من الخلوص التشغيلي في كل من نقطتي التغذية والتفريغ. إذا وصلت المواد الخام عبر المنصات الصناعية القياسية، فإن الرافعة الشوكية تحتاج إلى زاوية اقتراب محددة. وهذا يضمن توصيل الحمولة بشكل آمن إلى آلية التغذية دون الاصطدام بالهيكل أو تعريض عمال الأرضية القريبة للخطر.
| فئة المساحة | هندسة تعريف | التخطيط قاعدة الإبهام |
|---|---|---|
| البصمة الساكنة | الأبعاد الأساسية لهيكل الآلة. | استخدم أبعاد ورقة المواصفات بالإضافة إلى المخزن المؤقت للأساس. |
| تصريح الصيانة | مساحة جانبية للوصول إلى الأداة وتغييرات الشاشة. | الحد الأدنى 1.5 متر على جميع جوانب الخدمة النشطة. |
| منطقة التغذية | منطقة للناقلات والرافعات الشوكية وصناديق التدريج. | يختلف حسب طول المادة؛ احتفظ بنصف قطر دوران يبلغ 3 أمتار. |
| التخليص العمودي | مساحة علوية للقواديس والرافعات الهيدروليكية. | ارتفاع الماكينة بالإضافة إلى 2 متر كحد أدنى للرفع. |
لا يوجد مصنعان لإعادة التدوير متطابقان. تتقلب المساحة الفعلية المطلوبة للإعداد الفعال بشكل كبير بناءً على العديد من المتغيرات التشغيلية وخيارات التكوين.
هناك علاقة مباشرة لا مفر منها بين القدرة الإنتاجية والحجم المادي. تتميز الماكينة المصممة لمعالجة 300 كجم في الساعة بغرفة قطع مدمجة نسبيًا وحلقة تغذية ضيقة. وعلى العكس من ذلك، فإن الارتقاء إلى وحدة تتعامل مع 2000 كجم في الساعة يتطلب دوارًا ضخمًا. كما يتطلب أيضًا غرفة قطع أوسع بكثير وقادوسًا ضخمًا لمنع تجسير المواد. وبطبيعة الحال، مع زيادة السعة، يجب أن تتوسع مساحة التفريغ لاستيعاب الحجم الهائل لإعادة الطحن الخارج من شاشة التصنيف.
تعمل الطريقة المحددة المستخدمة لإدخال البلاستيك الخام في غرفة القطع على تغيير مخطط الأرضية المطلوب بشكل جذري.
تتطلب تغذية الماكينة يدويًا أو عن طريق الإنزال المباشر للرافعة الشوكية بنية تحتية أقل ديمومة مثبتة بمسامير. ومع ذلك، فإنه يتطلب بصمة ديناميكية أكبر بكثير لتجهيز المواد. يحتاج العمال إلى مساحة مخصصة لصناديق المواد الخام، وطاولات الفرز، ومنصات الوقوف الآمنة.
ومن ناحية أخرى، فإن دمج الحزام الناقل المائل الآلي يعمل على تحسين العمالة ويضمن معدل تغذية ثابتًا. ومع ذلك، فإنه يزيد بشكل كبير من متطلبات المساحة الخطية. لمنع النفايات البلاستيكية من السقوط للخلف، يعمل الناقل المائل عادةً بزاوية قصوى تتراوح من 25 إلى 30 درجة. إذا كان قادوس الاستقبال يقع على ارتفاع 2.5 متر عن الأرض، فإن الميل بمقدار 30 درجة يتطلب أكثر من 4.3 متر من المساحة الأرضية الأفقية حصريًا للحزام الناقل.
بمجرد تحبيب المادة، يجب إخلاءها بسرعة. تعمل صناديق التجميع التي يتم تغذيتها بالجاذبية والتي يتم وضعها مباشرة أسفل الماكينة على توفير المساحة الأرضية ولكنها تتطلب تبديلًا يدويًا مستمرًا. وهذا يؤدي حتما إلى توقف الإنتاج.
تستخدم الأجهزة عالية الكفاءة مراوح منفاخ هوائية وصوامع إعصارية لنقل إعادة الطحن بعيدًا عن غرفة القطع تلقائيًا. في حين أن مروحة النفخ نفسها قد تتطلب فقط مترًا مربعًا إضافيًا بجوار الهيكل، فإن صومعة الأعاصير ومحطة التعبئة المرتبطة بها تتطلب مساحة رأسية كبيرة. غالبًا ما يتجاوز ارتفاعها 4 إلى 5 أمتار ويجب أخذها في الاعتبار في التصميم المعماري النهائي.
يعد وقت تعطل المعدات مقياسًا بالغ الأهمية في إدارة المرافق. يمكن أن يؤدي الفشل في تخصيص مساحة للصيانة الروتينية إلى تحويل عملية استبدال الشفرة القياسية لمدة ساعتين إلى كابوس تشغيلي ليوم كامل.
تتطلب مهام الصيانة الروتينية وصولاً ماديًا كبيرًا. عند صيانة كسارة بلاستيكية شديدة التحمل ، يحتاج الميكانيكيون إلى مساحة واسعة للمناورة. عادةً ما يكون قادوس التغذية ثقيلًا للغاية بحيث لا يمكن تحريكه يدويًا ويجب إمالته للخلف عبر أسطوانات هيدروليكية مدمجة. يتطلب هذا الإجراء الميكانيكي خلوصًا رأسيًا كبيرًا لفتح الحجرة بالكامل.
بالإضافة إلى ذلك، يحتاج الفنيون إلى مساحة جانبية حول الماكينة لتشغيل مفاتيح الربط الهوائية الثقيلة وأدوات عزم الدوران ورافعات الرفع بأمان. إذا كان على الميكانيكي أن يوازن أداة ثقيلة بشكل غريب لأن الجدار الهيكلي لا يبعد سوى بوصات فقط، فإن عملية الصيانة تصبح خطرة من الناحية الهندسية وغير فعالة بشكل لا يصدق.
يؤدي تقليل الحجم الصناعي إلى توليد طاقة حركية هائلة. وهذا يترجم إلى ضجيج شديد وحرارة. للامتثال لحدود التعرض للضوضاء المهنية، تقوم المنشآت في كثير من الأحيان بتثبيت حاويات عازلة للصوت حول المعدات. تضيف هذه الهياكل بسهولة 0.5 إلى 1.0 متر إلى مساحة الماكينة من كل جانب.
علاوة على ذلك، يجب الحفاظ على فجوة إلزامية بين مبيت المحرك وجدران أي منشأة. وهذا يسمح لمراوح التبريد بسحب الهواء المحيط النقي. تقوم الآلة الموضوعة على الزاوية بإعادة تدوير الهواء الساخن المنضب الخاص بها. وهذا يؤدي إلى ارتفاع درجة الحرارة بسرعة وفشل كهربائي كارثي.
يتطلب تحديد المعدات الصحيحة مطابقة التصميم المعماري للآلة مع القيود المكانية لمنشأتك وتدفقات المواد المحددة. تتطلب الملفات الهيكلية المختلفة استراتيجيات تخطيط مختلفة تمامًا. يمكننا فحص حلول هندسية محددة لفهم هذه المتطلبات.

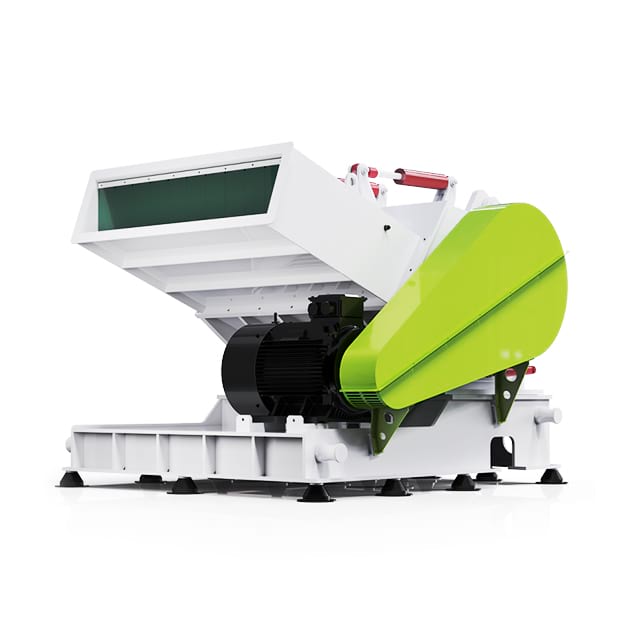

تتطلب بعض تدفقات المواد هندسة تغذية محددة للغاية. على سبيل المثال، تتميز المتخصصة الكسارة البلاستيكية المصممة للألواح الحرارية العريضة، أو ألواح أبواب السيارات، أو ألواح صينية كبيرة بحلقة تغذية موسعة أفقيًا. تم تصميم سلسلة DYPS-T خصيصًا للتعامل مع هذه المقاطع العريضة دون الحاجة إلى قطع مسبق.
نظرًا لأن القادوس أوسع بكثير من النماذج القياسية، فإن هذه الوحدات المتخصصة تتطلب مساحة أرضية أفقية أوسع بكثير. يجب على مديري المنشأة التأكد من أن منطقة التدريج الموجودة مباشرة أمام الماكينة واسعة بما يكفي لمناورة هذه اللوحات الكبيرة غير الملائمة دون أي عائق.
تمثل معالجة الأنابيب البلاستيكية أو البولي إيثيلين ذات الجدران السميكة تحديات مكانية فريدة. يتطلب تكسير المقاطع المبثوقة الطويلة مساحة تغذية خطية ضخمة. تم تصميم سلسلة DYPS-G خصيصًا للأنابيب الثقيلة، وتتميز بغرفة تكسير قوية قادرة على التعامل مع الأنابيب بأقطار تتراوح من 160 مم إلى 1200 مم.
يجب أن تكون منطقة التدريج أمام حلق التغذية مساوية أو أكبر من الحد الأقصى لطول الأنابيب التي تتم معالجتها. إذا كانت المنشأة تنوي معالجة أنابيب بطول 6 أمتار، فيجب عليها تخصيص ما لا يقل عن 6 إلى 7 أمتار من المساحة الخطية الواضحة تمامًا دون عائق مباشرة أمام الماكينة للسماح بالتغذية الأفقية الآمنة.
يتجاوز التخطيط الاستراتيجي للمنشأة مجرد تركيب الآلات في الغرفة. إنها تتضمن هندسة المسار الأكثر كفاءة لنقل المواد من رصيف التحميل إلى محطة التعبئة النهائية.
يجب أن يحدد الشكل المعماري للمبنى الخاص بك تخطيط خط المعالجة الخاص بك. تعتبر التخطيطات الخطية مناسبة للمباني الصناعية الطويلة والضيقة. تدخل المواد الخام من أحد الأطراف، وتمر مباشرة خلال مرحلتي التقطيع والسحق، وتخرج كمنتج نهائي من الطرف المقابل. وهذا يقلل من التدفق المتقاطع للمواد ولكنه يتطلب طولًا كبيرًا للمبنى.
تعتبر التخطيطات على شكل حرف U مثالية للمباني المربعة أو الواسعة. ينحني مسار معالجة المواد على نفسه. يؤدي ذلك إلى مركزية حركة الرافعة الشوكية وتحسين لوجستيات المستودعات من خلال الحفاظ على الشحن والاستلام في نفس المنطقة بالضبط.
إعادة التدوير الصناعي هو قطاع سريع النمو. توصي أفضل الممارسات الهندسية بترك مساحة عازلة مكانية تتراوح من 10 إلى 15 بالمائة في التخطيط الأولي للتخطيط. تضمن هذه المساحة غير المخصصة أن منشأتك يمكنها استيعاب الترقيات المستقبلية. يمكنك في النهاية تركيب محركات ذات قدرة أعلى، أو دمج ناقلات الفرز الآلية المتقدمة، أو إضافة حاويات صوتية ثانوية. يسمح المخزن المؤقت المكاني بهذه الترقيات دون الحاجة إلى هدم كامل لخط المعالجة الحالي.
إن خط إعادة تدوير البلاستيك الفعال يكون قويًا بقدر قوة البيئة التي يعمل فيها. التخطيط السليم للمساحة يمنع الاختناقات التشغيلية المكلفة، ويخفف من ارتفاع درجة حرارة المحرك، ويزيل مخاطر السلامة الشديدة. من خلال النظر إلى ما هو أبعد من ورقة المواصفات الأساسية وقياس المساحة الديناميكية ثلاثية الأبعاد بدقة، فإنك تضمن التشغيل السلس والمربح. يتضمن ذلك حساب ارتفاعات السقف ونصف قطر دوران الرافعة الشوكية.
قبل القيام باستثمار رأسمالي، نحن نشجع المشترين بشدة على استشارة خبراء المعدات للحصول على تخطيطات CAD مخصصة. يقدم الفريق الهندسي في Jwell تحليلًا مكانيًا احترافيًا لمساعدتك في العثور على الماكينة المثالية المصممة خصيصًا لتلبية متطلباتك المكانية والإنتاجية الفريدة. استكشف المجموعة الكاملة من الحلول في Jwell لبناء منشأة إعادة تدوير عالية الكفاءة ومواكبة للمستقبل.
بشكل عام، يوصى بمسافة لا تقل عن متر واحد للتهوية الأساسية والصيانة الروتينية. ومع ذلك، فإن 1.5 متر هو المعيار المثالي للوحدات الصناعية واسعة النطاق لضمان الوصول الآمن للفنيين والتبريد الأمثل للمحرك.
قطعاً. تتطلب العديد من الآلات الثقيلة فتح القادوس لأعلى عبر الأنظمة الهيدروليكية لصيانة الشفرة. علاوة على ذلك، غالبًا ما تحتاج المنشآت الكبيرة إلى مساحة علوية للرافعات الجسرية لرفع الدوارات الثقيلة من غرفة القطع أثناء عمليات الإصلاح الرئيسية.
في حين أن إزالة الناقلات المائلة الآلية توفر المساحة الخطية الفعلية، يجب عليك مراعاة منطقة التدريج الديناميكية اللازمة للعمال، وطاولات الفرز، وصناديق المواد. في كثير من الحالات، تشغل مناطق التغذية اليدوية نفس المساحة الوظيفية التي يشغلها نظام النقل.
تتطلب معالجة الأنابيب مساحة خطية ممتدة مباشرة أمام حلق التغذية. يجب أن تكون هذه المنطقة الواضحة مساوية أو أكبر قليلاً من الحد الأقصى لطول الأنابيب التي تنوي معالجتها للسماح بإدخال أفقي آمن.
البصمة الثابتة هي المساحة الأرضية الفعلية التي يشغلها الجهاز عند إيقاف تشغيله. تتضمن البصمة الديناميكية المساحة الثابتة بالإضافة إلى مناطق التشغيل المطلوبة لتحميل المواد، والوصول إلى الصيانة، وسلامة العمال، والقدرة على المناورة بالرافعة الشوكية.
التهوية السيئة تحبس الحرارة حول المحرك الكهربائي عالي العزم. يؤدي هذا النقص في تدفق الهواء إلى تجاوز المحرك لحدوده الحرارية، مما يؤدي إلى إيقاف التشغيل التلقائي لمنع تلف ملفات الجزء الثابت. يؤدي هذا إلى إيقاف خط الإنتاج لديك بشكل مباشر وتقليل الإنتاجية الإجمالية.
