خيارات التبريد لآلة البثق الصينية ذات اللولب المفرد

هل الحرارة المفرطة تدمر جودة بثق البلاستيك لديك؟ قم بالمشي على أي أرضية تصنيع نشطة. سوف تدرك بسرعة أن الطارد هو أكثر بكثير من مجرد أنبوب ساخن. يعتمد الطارد ذو اللولب الواحد بشكل كبير على الاحتكاك الميكانيكي لإذابة البوليمرات الصلبة. بدون تبريد دقيق وسريع الاستجابة، يؤدي هذا الاحتكاك المستمر إلى تدهور شديد في البوليمر. والنتيجة هي معدلات خردة غير مقبولة وأرباح ضائعة.

في هذا الدليل الشامل، نتخلص من النصائح العامة. نحن نتعمق في الديناميكا الحرارية للبثق من منظور هندسي في الخطوط الأمامية. سوف تتعلم كيفية مطابقة تقنيات التبريد المحددة مع المواد الخاصة بك وفهم الفروق الميكانيكية الدقيقة في الإدارة الحرارية. نحن نغطي أيضًا خطوات استكشاف الأخطاء وإصلاحها المهمة للحفاظ على تشغيل ماكينة تكوير البلاستيك بأعلى كفاءة.

الوجبات السريعة الرئيسية

• الاحتكاك هو المصدر الرئيسي للحرارة: في التركيب اللولبي الواحد، يولد احتكاك القص الغالبية العظمى من الطاقة الحرارية. تلعب أشرطة السخان الخارجية دورًا ثانويًا بمجرد وصول الماكينة إلى سرعة التشغيل. يعد التبريد النشط والمستهدف للغاية أمرًا ضروريًا لمنع التدهور الحراري.
• التبريد بالهواء مقابل التبريد السائل: يعد تبريد الهواء باستخدام منافيخ ذات تدفق CFM عالي الفعالية من حيث التكلفة ومثاليًا لمعالجة المواد السلعية القياسية. يوفر التبريد المائي أو السائل تحكمًا سريعًا وقويًا في درجة الحرارة المطلوبة للإنتاج عالي السرعة أو الراتنجات الحساسة للحرارة.
• المادة تملي النظام: تملي الخصائص الريولوجية للبوليمر الخاص بك تصميم التبريد. سيكون لإعداد البولي أوليفين القياسي متطلبات إدارة حرارية مختلفة تمامًا مقارنة بخطوط معالجة PVC أو PET أو المركبات الهندسية.
• تعد الصيانة المناسبة أمرًا بالغ الأهمية: تمنع الصيانة الوقائية المجدولة الغالبية العظمى من حالات فشل تبريد الطارد الشائعة. إن إزالة الترسبات الكلسية بشكل روتيني من خطوط المياه والتنظيف المادي لمرشحات الهواء أمر غير قابل للتفاوض لمنع فترات توقف الإنتاج الكارثية.

الدور الحاسم للتبريد في جهاز بثق لولبي واحد

فهم الديناميكا الحرارية الداخلية أمر أساسي. استخراج الحرارة لا يقل أهمية عن تطبيق الحرارة. تقوم الآلة بتحويل الكريات البلاستيكية الصلبة إلى سائل لزج موحد. إنه يعمل كمحرك ديناميكي حراري معقد. تتحول الطاقة الميكانيكية الصادرة عن المحرك الرئيسي بشكل مستمر إلى طاقة حرارية.

إدارة القص والحرارة الاحتكاكية

عندما يدور المسمار، فإنه يدفع المواد نحو جدار البرميل الداخلي. وهذا يخلق قوى القص المكثفة. ينضغط البوليمر ويذوب. ويولد هذا الاحتكاك الداخلي كميات هائلة من الحرارة من خلال التبديد اللزج. أثناء دورات الدوران عالية السرعة، يولد احتكاك القص طاقة حرارية أكبر بكثير من سخانات الزهر الخارجية.

بمجرد أن يصل النظام إلى درجة حرارة التشغيل الثابتة، ستلاحظ في كثير من الأحيان أن نطاقات السخان تنطفئ بالكامل. في هذه المرحلة الحرجة، يجب أن يتولى نظام التبريد المسؤولية على الفور. يحتاج إلى تجريد حرارة الاحتكاك الزائدة. إذا فشلت آلية التبريد في الانخراط، ترتفع درجة حرارة الذوبان بشكل لا يمكن السيطرة عليه. يؤدي هذا إلى فشل المعالجة الفوري.

منع تدهور المواد

يشكل التحكم الدقيق في درجة الحرارة خط الأساس المطلق لإنتاج مخرجات عالية الجودة. عندما لا يتم التحكم في حرارة القص الزائدة، يخترق ذوبان البوليمر نافذة المعالجة القصوى بسهولة. تبدأ السلاسل الجزيئية داخل البلاستيك في التكسر.

بالنسبة للمشغلين الذين يديرون الأرضية، يظهر ضعف تنظيم درجة الحرارة جسديًا. ترى المواد المحترقة، والاصفرار الشديد، واللزوجة الذائبة المتقلبة بشكل كبير. تسبب هذه الاختلافات ارتفاعًا عند رأس القالب. في النهاية، تحصل على كريات ذات حجم غير متساوي وسلامة هيكلية ضعيفة. يؤدي تنفيذ بنية تحتية قوية للتبريد إلى تأمين درجة حرارة الذوبان المثالية. وهذا يضمن هندسة الحبيبات الموحدة ويحافظ على الخواص الميكانيكية للبوليمر.

تحليل اتجاهات الصناعة: التحول نحو الإدارة الحرارية الذكية

وبالنظر إلى التطورات الأخيرة في تصنيع البثق، نرى تحولا هائلا نحو الإدارة الحرارية الموفرة للطاقة. إن تفويضات الاستدامة العالمية الأكثر صرامة وارتفاع تكاليف الكهرباء هي التي تدفع هذا التغيير. يتخلى المصنعون من الدرجة الأولى عن المضخات التي تعمل بشكل مستمر والمراوح القياسية. وبدلاً من ذلك، تتبنى الصناعة على نطاق واسع منافخ محرك التردد المتغير ودوائر التبريد الذكية ذات الحلقة المغلقة. تتحكم الصمامات التناسبية الآلية في هذه الأنظمة المتقدمة.

هذا التطور يقلل من استهلاك الطاقة. كما أنه يوفر درجات الحرارة المسموح بها فائقة الدقة المطلوبة لمعالجة المركبات المعاد تدويرها المتقدمة. بالنسبة لمديري المصانع، يعني هذا انخفاض تكاليف التشغيل وتقليل التدخل اليدوي بشكل كبير على أرض المصنع.

خيارات تبريد البرميل الأساسية: الهواء مقابل السائل

لمكافحة التراكم الحراري، ينشر المصنعون ثلاث تقنيات أساسية. يعتمد الاختيار النهائي بشكل كبير على معدل إزالة الحرارة المطلوب، والحساسية الحرارية للمادة، وميزانيتك التشغيلية.

أنظمة تبريد الهواء

يظل تبريد الهواء هو أكثر طرق الإدارة الحرارية التي يمكن الوصول إليها. يتميز برميل الطارد بسخانات من الألومنيوم أو النحاس المصبوب مع زعانف مدمجة عميقة. تعمل هذه الزعانف على زيادة مساحة السطح إلى الحد الأقصى. توجد منافيخ الطرد المركزي الكهربائية مباشرة أسفل هذه الزعانف أو بجانبها. عندما تتجاوز منطقة برميل معينة نقطة الضبط الخاصة بها، ترسل المزدوجة الحرارية إشارة إلى PLC. يتم تنشيط المنفاخ على الفور. فهو يجبر هواء المصنع المحيط عبر الزعانف لتبديد الحرارة المحتبسة.

الميزة الأساسية هي البساطة التشغيلية. يتطلب تبريد الهواء الحد الأدنى من الصيانة ولا يحمل أي خطر لتسرب السوائل الكارثي. ومع ذلك، يمتلك الهواء قدرة حرارية نوعية منخفضة نسبيًا. إنها تكافح لتبديد الحرارة بشكل فعال في التطبيقات عالية الإنتاجية للغاية أو بيئات المصانع الصيفية الحارة.

أنظمة تبريد المياه

عندما يفشل تبريد الهواء الحملي، يتدخل تبريد الماء. تقوم هذه البنية بتدوير الماء المبرد أو الماء بدرجة الحرارة المحيطة من خلال أنابيب نحاسية ملفوفة بإحكام حول البرميل. وبدلاً من ذلك، يتدفق السائل عبر قنوات محفورة بدقة ومخبأة داخل البرميل نفسه. تنظم صمامات الملف اللولبي تدفق السوائل بناءً على وحدة التحكم المركزية PID.

يتميز الماء بالتوصيل الحراري الاستثنائي. إنه يجرد كميات هائلة من الحرارة بعيدًا عن البرميل على الفور تقريبًا. هذه السمة مهمة جدًا لخطوط البثق عالية السرعة. وتشمل المقايضات ارتفاع التكاليف الرأسمالية الأولية والضرورة القصوى لمصدر المياه النظيفة.

أنظمة تبريد الزيت

بالنسبة للتطبيقات المتخصصة للغاية، يحل الزيت الحراري محل الماء. يتم ضخ سوائل نقل الحرارة ذات درجة الحرارة العالية من خلال سترات مغلقة تغلف البرميل. يتم نشر تبريد الزيت بشكل واضح عند معالجة المواد البلاستيكية ذات الحرارة العالية للغاية مثل PEEK. إن إدخال الماء في هذه البيئات القاسية قد يتسبب في تحويله إلى بخار على الفور. يوفر الزيت تحكمًا مستقرًا للغاية في درجة الحرارة عند نطاقات مرتفعة.

التبريد اللولبي: متى ولماذا تحتاج إليه

في حين أن تبريد البراميل يدير الديناميكيات الحرارية من الخارج إلى الداخل، فإن بعض سيناريوهات الإنتاج الصعبة تتطلب استخراج الحرارة من الداخل إلى الخارج. يتم تحقيق هذه الإدارة الحرارية المتخصصة من خلال التبريد اللولبي.

آليات التبريد الدوارة الداخلية

يتطلب تبريد اللولب تصنيع تجويف مجوف دقيق أسفل المحور المركزي لبرغي الطارد الصلب. يتم تركيب اتحاد دوار في نهاية علبة التروس. يسمح هذا الختم الميكانيكي الذكي لأنابيب المنشأة الثابتة بضخ سائل يتم التحكم في درجة حرارته مباشرة إلى العمود المعدني الدوار. يضمن أنبوب السيفون الداخلي انتقال السائل على طول التجويف بالكامل قبل العودة.

التأثير على إعداد التحبيب المستمر

يعد تبريد الجذر اللولبي أمرًا بالغ الأهمية بشكل خاص في مناطق التغذية والضغط الأولية. إذا أصبح القلب المعدني ساخنًا للغاية، فإن الكريات البلاستيكية الخام تذوب قبل الأوان وتلتصق بالمسمار. تُعرف هذه الظاهرة المحبطة على الأرض باسم التجسير. إنه يدمر تماما كفاءة النقل إلى الأمام.

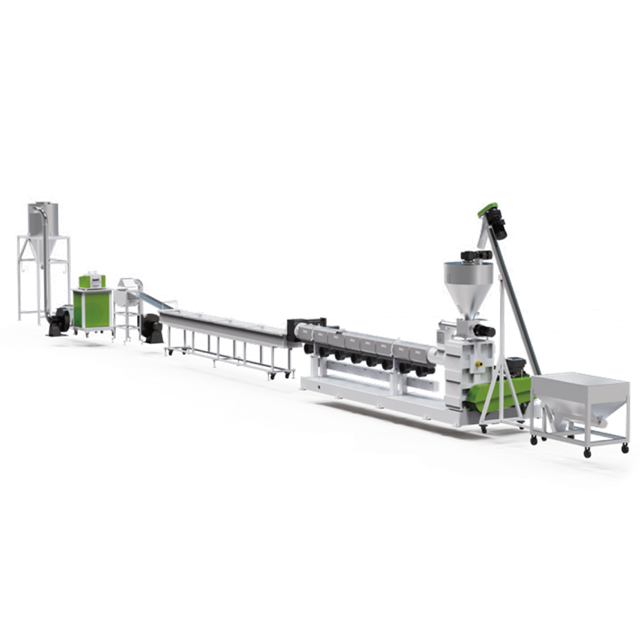

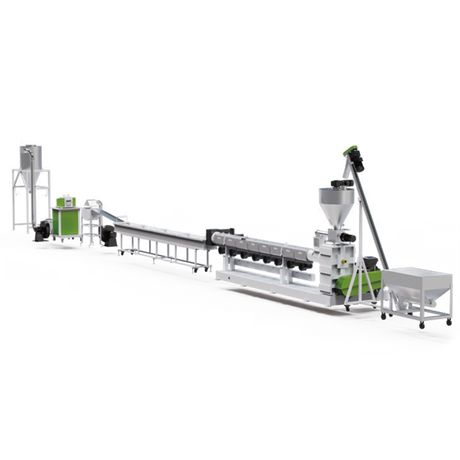

في المستمر خط التحبيب البلاستيكي ، تكون التغذية المتسقة للمواد غير قابلة للتفاوض. من خلال الحفاظ على جذر لولبي أكثر برودة، تحتفظ المادة الخام بما يكفي من الاحتكاك على جدار البرميل ليتم دفعها للأمام ميكانيكيًا. يضمن توازن درجة الحرارة الداخلي هذا إخراجًا مستقرًا وخاليًا من التدفق المفاجئ عند رأس القالب.

مطابقة نظام التبريد مع المواد الخاصة بك

إن اختيار تقنية التبريد الصحيحة لا يعد قرارًا عامًا على الإطلاق. يجب عليك مطابقة الإعداد مع الخصائص الريولوجية المحددة للبوليمر الخاص بك والإنتاجية المستهدفة.

أفضل الخيارات للبولي أوليفينات

يعتبر البولي بروبيلين والبولي إيثيلين من المواد البلاستيكية السلعية المتسامحة للغاية. إنها تمتلك نوافذ واسعة لدرجة حرارة المعالجة وتظهر ثباتًا حراريًا ممتازًا تحت القص. بالنسبة لخط تكوير PP PE القياسي الذي يعمل بقدرات نموذجية مثل 300 إلى 1000 كجم / ساعة مع نسبة L / D من 30: 1 إلى 36: 1، فإن تبريد الهواء عالي الكفاءة مع السخانات ذات الزعانف المصنوعة من الألومنيوم المصبوب يكون دائمًا الخيار الأكثر عملية. فهو يوفر تبديدًا كبيرًا للحرارة مع الحفاظ على انخفاض ملحوظ في تكاليف الصيانة طويلة المدى.

حلول التبريد للمواد البلاستيكية الحساسة للحرارة

وفي تناقض صارخ، تتطلب المواد مثل PVC أو PET إدارة حرارية قوية. يعمل PVC ضمن نافذة معالجة رفيعة للغاية. يتطلب PET تحكمًا دقيقًا في درجة الحرارة لمنع تدهور اللزوجة الجوهرية أثناء مرحلة التكوير. بالنسبة لهذه البوليمرات المتطايرة، تعد أنظمة التبريد السائلة عالية الاستجابة إلزامية. يجب استخدام سترات الماء أو الزيت المتخصصة بكثافة لضمان تحييد أي ارتفاعات حرارية احتكاكية على الفور.

استكشاف أخطاء فشل تبريد الطارد الشائعة وإصلاحها

حتى أنظمة التبريد الأكثر قوة هندسيًا تتطلب مراقبة نظامية. يؤدي تشخيص السبب الجذري بسرعة إلى تقليل المنتج المرفوض ومنع حدوث تلف دائم في المعدات.

انسداد خطوط المياه والتحجيم

بالنسبة لأنظمة التبريد السائلة، فإن وضع الفشل الأساسي هو التراكم الصامت للمقاييس المعدنية. إذا لاحظت استجابة بطيئة لدرجة الحرارة حيث يطلب PLC التبريد مع بقاء درجة حرارة البرميل مرتفعة، فمن المحتمل جدًا تقييد التدفق. قد تلاحظ أيضًا تراكمًا أبيض طباشيريًا حول التركيبات النحاسية.

السبب عادة هو كربونات الكالسيوم المترسبة من مياه المنشأة غير المعالجة. يعمل هذا المقياس كعازل حراري قوي. يجب على فرق الصيانة توزيع محلول حمضي مثبط خفيف عبر الحلقات لإذابة هذه الرواسب. ومن الآن فصاعدا، يعد تحويل الماكينة إلى نظام حلقة مغلقة باستخدام المياه المعالجة أفضل إجراء وقائي.

فشل محرك المنفاخ والزعانف المحظورة

أنظمة تبريد الهواء معرضة بشدة للتلوث البيئي. إذا مشيت على أرضية المصنع ولاحظت أن منطقة برميل معينة تتجاوز باستمرار نقطة الضبط الخاصة بها أثناء تشغيل المروحة، فمن المحتمل أن يكون لديك انسداد في تدفق الهواء.

يتجمع الغبار المحيط ودقائق البوليمر بكثافة بين زعانف سخان الألومنيوم. الحل الفوري هو إيقاف التشغيل واستخدام الهواء المضغوط عالي الضغط لتنظيف الزعانف. إذا فشل محرك المنفاخ في التنشيط بالكامل، فيجب على الفنيين سحب المقياس المتعدد للتحقق من مرحلات الحالة الصلبة المحترقة أو فشل المحرك.

كيفية تحديد إعداد التبريد الصحيح

يتطلب شراء الآلات الصناعية الثقيلة اتصالات فنية دقيقة. إن افتراض أن إعداد تبريد الكتالوج القياسي سيكون كافيًا هو خطأ شائع في الشراء.

تقييم طاقتك الإنتاجية

يجب أن يتناسب حجم وسعة التبادل الحراري لنظام التبريد لديك بشكل خطي مع الإنتاجية الميكانيكية المستهدفة. إن الآلة المصممة لإنتاج 200 كجم/ساعة لها متطلبات تبديد حراري مختلفة تمامًا عن خط الإنتاج الضخم الذي تبلغ طاقته 1000 كجم/ساعة. قم بتزويد الشركة المصنعة بأوراق بيانات المواد الدقيقة الخاصة بك. وهذا يسمح لفريقهم الهندسي بحساب حرارة القص المتوقعة بدقة وحجم المنافيخ أو مضخات المياه وفقًا لذلك.

تقييم قدرات التخصيص

لا تقبل التكوينات الافتراضية دون التحقق من أنها تلبي حقائق التشغيل المحلية الخاصة بك. اطرح أسئلة محددة أثناء المراجعة الهندسية. هل ملفات التبريد الداخلية مصنوعة من النحاس عالي الجودة للحصول على موصلية فائقة؟ ما هي ماركة المنافيخ وصمامات الملف اللولبي المستخدمة؟ هل يمكن للمورد دمج مبرد الماء ذو ​​الحلقة المغلقة مباشرةً في إطار قاعدة الماكينة؟

خاتمة

يعد اختيار نظام التبريد الأمثل ركيزة أساسية لنجاح عملية البثق لديك. يعتمد الاختيار الصحيح بشكل كامل على البوليمر الخاص بك، وطموحات الإنتاجية، وبيئة المنشأة. تضمن الإدارة الحرارية المحددة بشكل صحيح إنتاجًا موثوقًا وقابلًا للتكرار يومًا بعد يوم.

يعمل جهاز الطارد ذو اللولب المفرد ذو التكوين الجيد والمجهز ببنية تبريد مخصصة بشكل جيد للغاية. خذ الوقت الكافي لتصميم الديناميكيات الحرارية بشكل صحيح منذ اليوم الأول. توقف عن السماح لحرارة القص غير المُدارة بأن تحدد جودة إنتاجك. استكشف حلول البثق عالية الأداء وابحث عن الإعداد الدقيق للإدارة الحرارية لمشروعك المخصص لضمان التنفيذ الخالي من العيوب.

التعليمات

لماذا ترتفع درجة حرارة جهاز الطارد ذو المسمار الواحد حتى عند إيقاف تشغيل السخانات؟

هذه الظاهرة ترجع بالكامل إلى احتكاك القص. يعمل العمل الميكانيكي للبرغي على تحويل الطاقة الحركية للمحرك إلى حرارة داخلية شديدة. بمجرد الوصول إلى سرعة التشغيل، يولد الاحتكاك وحده حرارة أكثر من كافية لإذابة البلاستيك. إذا تعطلت منافيخ التبريد أو خطوط توزيع السوائل، فلن تتمكن حرارة الاحتكاك المستمرة هذه من الهروب.

هل يمكنني ترقية نظام التبريد على خط الطارد الموجود؟

نعم، يعد تعديل نظام الإدارة الحرارية على الخط الحالي فعالاً للغاية. يقوم المشغلون في كثير من الأحيان بترقية مراوح المصنع القياسية إلى منافيخ صناعية ذات محرك CFM عالي لزيادة تدفق الهواء. لمزيد من التحكم القوي، يمكنك تحديث البرميل باستخدام سخانات الألمنيوم المصبوب المبردة بالماء. كما أن ترقية مرحلات خزانة التحكم إلى مرحلات الحالة الصلبة ستعزز الاستجابة بشكل كبير.

أيهما أفضل لخط التكوير القياسي: تبريد الهواء أم الماء؟

بالنسبة للغالبية العظمى من تطبيقات البولي بروبيلين والبولي إيثيلين القياسية، يعد تبريد الهواء عالي الكفاءة هو الخيار الأفضل. يوفر تبريد الهواء تبديدًا كافيًا للحرارة مع كونه أكثر فعالية من حيث التكلفة بشكل ملحوظ. يتم تخصيص التبريد المائي عمومًا للمخرجات ذات السعة العالية للغاية حيث تتجاوز حرارة الاحتكاك حدود الهواء المحيط.

كم مرة يجب أن أقوم بإجراء صيانة لنظام التبريد بالطارد الخاص بي؟

يعتمد تكرار الصيانة بشكل كبير على البيئة الخاصة بك. بالنسبة لأنظمة تبريد الهواء، يجب تنظيف زعانف الألومنيوم ومآخذ المنفاخ من الغبار مرة واحدة على الأقل شهريًا. بالنسبة لأنظمة التبريد بالمياه التي تستخدم مياه المدينة القياسية، يجب تنظيف سترات التبريد كيميائيًا للتأكد من وجود الترسبات المعدنية كل ثلاثة إلى ستة أشهر.

ما هو دور المبرد ذو الحلقة المغلقة في عملية تحبيب البلاستيك؟

يعمل المبرد ذو الحلقة المغلقة بمثابة الجهاز العصبي المركزي لتحقيق الاستقرار الحراري. إنه يوفر إمدادًا متسقًا للغاية من الماء إلى سترات البرميل. من خلال عزل مصدر المياه، فإنه يمنع تمامًا تراكم المعادن ويضمن استقرار الإنتاج المطلق.

ما هو ملف درجة حرارة البرميل المثالي للتبريد الفعال؟

عادةً ما يتبع ملف درجة الحرارة المثالي منحنى عكسيًا أو على شكل سنام اعتمادًا على البوليمر. تتطلب منطقة التغذية الحد الأقصى من التبريد لمنع الانصهار والتجسير المبكر. تحتاج منطقة الضغط إلى تبريد معتدل لموازنة حرارة القص. تتطلب منطقة القياس إدارة حرارية فائقة الدقة لضمان لزوجة ذوبان موحدة قبل أن يصل البوليمر إلى رأس القالب.

كيف أعرف ما إذا كان نظام تبريد الطارد الخاص بي صغير الحجم؟

يقدم نظام التبريد الصغير الحجم إشارات حمراء تشغيلية واضحة. ستلاحظ تجاوزات مزمنة في درجات الحرارة في مناطق الضغط والقياس على الرغم من تشغيل المنافيخ أو المضخات بكامل طاقتها. بالإضافة إلى ذلك، ستقرأ درجة حرارة الذوبان أعلى باستمرار من نقاط ضبط البرميل. وهذا يؤدي إلى تدهور خصائص المواد والارتفاع الشديد عند القالب.
