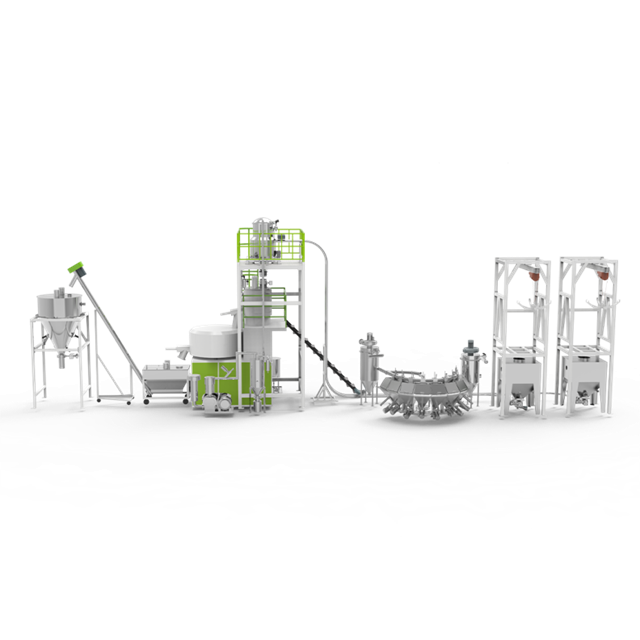

إن تقدير مقاييس مناولة المواد دون أطر رياضية دقيقة يعرض مرافق التصنيع لمخاطر تشغيلية شديدة. تحدث اختناقات الإنتاج والاستهلاك المفرط للطاقة والتآكل المبكر للمعدات عندما يخمن مديرو المصانع أحجام الأنابيب أو قدرات المنفاخ. المشكلة الأساسية هي ترجمة متطلبات إنتاج المنشأة إلى مواصفات نقل ميكانيكية أو هوائية دقيقة. يجب عليك مراعاة السلوك المادي وتخطيط المنشأة والنمو المستقبلي. غالبًا ما يؤدي الاعتماد على قواعد البائع الأساسية إلى تجويع الطاردات أو الخطوط الموصولة. يعد هذا الدليل بمثابة مورد نهائي للمهندسين ومديري المصانع. سوف تتعلم كيفية حساب قدرة النقل بدقة، وتقييم متغيرات النظام، وتخفيف مخاطر التنفيذ قبل الشراء. التوقف عن الاعتماد على التقديرات. استخدم الرياضيات الصعبة لتحديد حجم خطوطك، وضمان الإنتاجية المتسقة، وإنشاء بنية أساسية لمعالجة المواد تلبي فعليًا أهداف الإنتاج الخاصة بك.

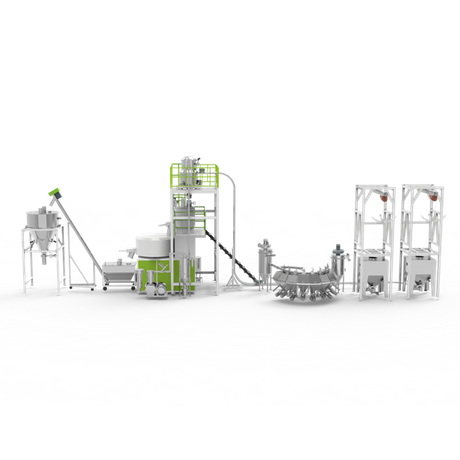

توفر شبكة معالجة المواد الناجحة إنتاجية متسقة، وأقل وقت توقف عن العمل، وكفاءة في استخدام الطاقة، وسلامة المواد. يتطلب تحقيق هذه المعايير اتباع نهج صارم لحساب القدرة. ويؤدي سوء تقدير هذه المعايير إلى أوجه قصور تشغيلية خطيرة وخسارة في الإيرادات. أنت بحاجة إلى دليل موثوق لتصميم نظام التغذية المركزي للتغلب على هذه التحديات الهندسية.
يؤدي تقليل حجم النظام إلى تجويع معدات المعالجة النهائية. ويؤدي هذا إلى فقدان ساعات الإنتاج، وتدهور جودة المنتج، وإصدار إنذارات متكررة للماكينة. عندما تنتظر آلة التشكيل بالحقن الراتنج، فإنك تخسر المال في كل ثانية. وعلى العكس من ذلك، يؤدي الإفراط في الحجم إلى الإفراط في الإنفاق الرأسمالي وإهدار الطاقة. يؤدي دفع المواد بسرعات مفرطة أو استخدام نسب غير مناسبة من الهواء إلى القماش إلى تدهور شديد في المواد. تولد التأثيرات عالية السرعة الغبار، وتخلق شعرًا ملائكيًا في البلاستيك، وتضر بالمنتج النهائي.
لإنشاء خط أساس متين، يجب على المهندسين مراجعة معدلات الإنتاج الحالية والتنبؤ باحتياجات القدرات المستقبلية. يتضمن ذلك تحليل الحد الأقصى لمعدلات الاستهلاك لجميع الأجهزة المتصلة التي تعمل في وقت واحد. لا يمكنك مجرد إلقاء نظرة على المتوسط اليومي. يجب أن تنظر إلى ذروة السحب.
غالبًا ما يؤدي الاعتماد على متوسط الإنتاجية في الساعة (كجم/ساعة أو رطل/ساعة) إلى فشل النظام أثناء دورات زيادة التيار. يجب أن تكون الأنظمة مصممة للتعامل مع المعدلات اللحظية القصوى (المعبر عنها بالكيلوجرام/الثانية أو الرطل/الثانية) عند نقاط سقوط وحدة التغذية الحرجة. إذا تم فتح جهاز الاستقبال الفراغي وطلب 50 رطلاً من المواد في 10 ثوانٍ، فيجب أن يوفر نظامك هذا المعدل الفوري، وليس فقط المتوسط في الساعة. يؤدي الفشل في حساب هذا الطلب المتزايد إلى انسداد الخطوط وانقطاع التشغيل المستمر.
يجب على المهندسين أيضًا تقييم الخصائص الفيزيائية للمصنع. النظام المصمم للمستودع المسطح والمفتوح سوف يفشل في منشأة متعددة المستويات مع العديد من المصاعد الرأسية. يضيف كل كوع وصمام محول وتسلق عمودي مقاومة. يجب عليك حساب إجمالي الطول المكافئ لشبكة الأنابيب لتحديد حجم المنفاخ بشكل صحيح. سنقوم بتفصيل هذه المتغيرات المحددة في القسم التالي.
يتطلب حساب السعة الصحيحة فهمًا عميقًا للخصائص الفيزيائية للمادة وهندسة مسار النقل. تحدد هذه المتغيرات الطاقة المطلوبة وحجم الأنابيب للنظام. لا يمكنك استخدام نفس الرياضيات مع الكريات البلاستيكية البكر وإعادة طحن الرقائق.
تختلف الكثافة الظاهرية بشكل كبير عن الكثافة الحقيقية. تمثل الكثافة الظاهرية الفراغات الموجودة بين الجزيئات، وهو الحجم الفعلي الذي تشغله المادة في خط النقل. يؤثر حجم الجسيمات وشكلها ومحتوى الرطوبة والتماسك بشكل مباشر على قابلية التدفق. تتطلب المواد المتماسكة أو عالية الرطوبة تعديلات في صيغ السعة لمنع الجسور والانسدادات داخل شبكة الأنابيب.
على سبيل المثال، تتدفق كريات PET البكر بسهولة ولها كثافة كبيرة يمكن التنبؤ بها. ومع ذلك، فإن رقائق إعادة طحن PET لها أشكال غير منتظمة، وكثافة ظاهرية أقل، ويميل إلى التشابك. أنت بحاجة إلى قطر أنبوب أكبر وحجم هواء أعلى لتحريك نفس كتلة الرقائق مقارنةً بالكريات.
| نوع المادة | متوسط الكثافة الظاهرية (رطل/قدم مكعب) | خصائص التدفق | تحدي النقل |
|---|---|---|---|
| الكريات PET العذراء | 50 - 55 | التدفق الحر | احتكاك منخفض، سهل النقل |
| PP إعادة طحن فليك | 20 - 25 | المتشابكة | عرضة للجسر والتوصيل |
| نايلون مملوء بالزجاج | 40 - 45 | كاشط | تآكل عالي للأنابيب، ويتطلب أكواع صلبة |
| الكريات TPE / TPU | 35 - 40 | لزجة / متماسكة | يمكن تشويه جدران الأنابيب بسرعات عالية |
يؤثر التصميم المادي للمنشأة بشكل كبير على القدرة. تقدم عمليات التشغيل الأفقية والمصاعد الرأسية ملفات تعريف مختلفة للمقاومة. تحدث خسائر الاحتكاك وانخفاض السعة بسبب انحناءات الأنابيب والأكواع وصمامات المحول. يستخدم المهندسون حسابات الطول المكافئ لترجمة هذه التغييرات في الاتجاه إلى مسافات إضافية للأنابيب المستقيمة. وهذا يضمن أن حجم المنفاخ أو المحرك مناسب للتغلب على المقاومة الإضافية.
قد يضيف الكوع ذو نصف القطر الطويل 90 درجة 20 قدمًا من مقاومة الأنابيب المستقيمة المكافئة. إذا كان مسارك يتضمن عشرة أكواع، فهذا يعني أنك أضفت للتو 200 قدم من المقاومة المكافئة لحسابك. سيؤدي تجاهل ذلك إلى ظهور منفاخ صغير الحجم ومقابس خطية ثابتة.
يعد القطر الداخلي لخط النقل والسرعة المطلوبة لإبقاء المواد معلقة من العوامل الحاسمة. في الأنظمة الهوائية، يُعرف هذا باسم سرعة الملوحة. إذا انخفضت السرعة أقل من هذا الحد، تسقط المادة من تيار الهواء، مما يسبب الانسداد. تحدد مساحة المقطع العرضي الحد الأقصى لحجم المادة التي يمكن أن تمر عبر نقطة معينة بسرعة معينة.
يجب عليك الحفاظ على سرعة عالية بما يكفي للحفاظ على حركة المادة، ولكن منخفضة بما يكفي لمنع التدهور. هذا هو التوازن الأصعب الذي يمكن تحقيقه في النقل الهوائي. نهدف عادةً إلى تحقيق سرعة التقاط تبلغ حوالي 3500 إلى 4000 قدم في الدقيقة (FPM) للكريات البلاستيكية القياسية، وتزيد إلى 5000 قدم في الدقيقة في نهاية الخط مع تمدد الهواء.
يعد المعدل الحجمي (قدم مكعب أو متر مكعب في الساعة) بمثابة القيد المادي الأساسي قبل مراعاة تغيرات كثافة المواد. يعد فهم الحد الأقصى للحجم الذي يمكن للنظام التعامل معه أمرًا ضروريًا قبل تحويل هذا الحجم إلى معدلات تدفق جماعي بناءً على المادة المحددة التي تتم معالجتها. يمكن للأنبوب مقاس 3 بوصات أن يحتوي فقط على كمية محددة من الهواء والمواد. لا يمكنك دفع المزيد من الكتلة من خلاله دون زيادة السرعة، مما يؤدي إلى مشاكل التدهور المذكورة سابقًا.
تتطلب ترجمة المتغيرات المادية إلى مواصفات هندسية قابلة للتنفيذ صيغًا قياسية. توفر هذه الحسابات الأساس لتحديد حجم المعدات وضمان تسليم المواد بشكل موثوق. يجب عليك تطبيق هذه الصيغ بدقة لبناء نظام تغذية مركزي فعال.
صيغة التدفق المستمر الأساسية هي Q = ρ * A * v، حيث Q هي السعة، ρ هي الكثافة الظاهرية للمادة، A هي مساحة المقطع العرضي، وv هي السرعة. تحسب هذه الصيغة معدل تدفق الكتلة النظري. يعد تحويل التدفق الحجمي (قدم مكعب أو متر في الساعة) إلى تدفق جماعي (كجم / ساعة أو رطل / ساعة) ضروريًا لمطابقة الإنتاج الدقيقة، حيث تستهلك آلات المعالجة المواد حسب الوزن، وليس الحجم.
دعونا نلقي نظرة على مثال عملي. إذا كان لديك أنبوب مقاس 4 بوصات (المساحة = 0.087 قدم مربع)، ينقل المواد بسرعة 4000 إطار في الدقيقة (السرعة)، والكثافة الظاهرية للمادة تبلغ 40 رطل/قدم مكعب. التدفق الحجمي النظري هو المنطقة * السرعة. ثم تضرب في الكثافة الظاهرية للحصول على التدفق الشامل. ومع ذلك، هذا يفترض أن يكون الأنبوب ممتلئًا بنسبة 100%، وهو ما لا يحدث أبدًا في مرحلة النقل الهوائي المخفف. يجب عليك تطبيق نسبة تحميل المواد الصلبة (عادةً من 2 إلى 5 رطل من المادة لكل رطل من الهواء) للحصول على معدل النقل الفعلي.
غالبًا ما تتعامل تصميمات مناولة المواد المتخصصة مع الوحدات المنفصلة أو الشحنات المجمعة أو الصمامات الدوارة الجيبية. بالنسبة لهذه التطبيقات، يتم استخدام صيغة الخطوة المنفصلة: السعة (الوحدات/الساعة) = (سرعة الناقل × 3600) ÷ خطوة المنتج. تمثل خطوة العرض المسافة بين شحنات المواد المنفصلة أو الجيوب، مما يسمح للمهندسين بحساب معدلات التسليم الدقيقة للأنظمة المجزأة.
عند تحديد حجم صمام غرفة معادلة الضغط الدوار في الجزء السفلي من الصومعة، يمكنك حساب حجم جيوب الصمام وضربه في عدد الدورات في الدقيقة. يتحرك صمام 1 قدم مكعب لكل دورة (CFR) الذي يعمل بسرعة 15 دورة في الدقيقة 15 قدمًا مكعبًا في الدقيقة. اضرب ذلك في الكثافة الظاهرية البالغة 40 رطل/قدم مكعب، وستحصل على سعة نظرية تبلغ 600 رطل/دقيقة. ثم تقوم بعد ذلك بتطبيق عامل الكفاءة (عادةً 70-80%) لحساب امتلاء الجيب وتسرب الهواء.
هناك فرق حاسم بين قدرة التصميم (هدف التشغيل الدقيق) وسعة الاختيار (تصنيف المعدات الخام اللازمة لضمان الأداء). إن قدرة الاختيار مسؤولة عن أوجه القصور في العالم الحقيقي. الحساب هو: SC = القدرة التصميمية × عامل المادة × عامل تصميم المعدات. ويضمن ذلك أن يأخذ المهندسون في الاعتبار متغيرات مثل تسرب الصمام الدوار، أو حجب المرشح، أو الانزلاق الميكانيكي، مما يمنع النظام من الأداء الضعيف في بيئات الإنتاج الفعلية.
هناك حاجة إلى تعديلات الحساب اعتمادًا على طريقة النقل. تتطلب أنظمة الهواء المضغوط أو الفراغي حسابات معقدة تتضمن كثافة الهواء، وانخفاض الضغط، ونسب الهواء إلى المادة. تعتمد الأنظمة الميكانيكية، مثل الناقلات اللولبية أو سلاسل السحب، بشكل أكبر على الإزاحة الحجمية وتقييمات الكفاءة الميكانيكية. تعتمد سعة الناقل اللولبي على قطر اللولب، ودرجة الدوران، وعدد الدورات في الدقيقة، ونسبة تحميل الحوض الصغير (عادة ما تكون 30% إلى 45% ممتلئة لمنع تلف المحمل).
ويجب أن تكون الحسابات النظرية متوازنة مع حقائق التنفيذ العملي. تتضمن هندسة نظام موثوق به إدارة المفاضلات بين السرعة والقدرة وسلامة المواد. لا يمكنك فقط زيادة سرعة المنفاخ وتوقع نتائج جيدة.
يحدد حساب السعة بشكل مباشر حجم الهواء المطلوب (CFM) وضغط التشغيل (PSI/inHg). هذه المقاييس حاسمة لاختيار المنفاخ. سيؤدي التقليل من انخفاض الضغط بسبب التوجيه المعقد أو كثافة المواد العالية إلى انخفاض حجم المنفاخ، مما يؤدي إلى توصيلات الخطوط المتكررة وتوقف النظام.
يضيف كل مكون انخفاضًا في الضغط. عصا الالتقاط، والأنبوب المستقيم، والمرفقين، ووصلات الخرطوم المرنة، وجهاز استقبال الفلتر النهائي كلها مقاومة لتدفق الهواء. يجب عليك جمع قيم المقاومة هذه. يعمل نظام التفريغ النموذجي بين 10 إلى 14 بوصة من الزئبق (inHg). إذا كان انخفاض الضغط المحسوب لديك هو 16 بوصة زئبقية، فسوف يتوقف منفاخ الإزاحة الإيجابية القياسي، وسيتم توصيل الخط. يجب عليك إما زيادة قطر الأنبوب لتقليل السرعة والاحتكاك، أو التبديل إلى مضخة عالية التفريغ.
يواجه المهندسون حلاً وسطًا مستمرًا بين زيادة السرعة لتعزيز القدرة وخفض السرعة لمنع حدوث أضرار مادية. يمكن للمواد الهشة أن تنكسر أو تولد الغبار أو تخلق "شعر ملائكي" في المواد البلاستيكية إذا تم نقلها بسرعة كبيرة. يعد العثور على السرعة المثلى التي تلبي متطلبات السعة مع الحفاظ على سلامة المواد مرحلة تصميم حاسمة.
يحدث الشعر الملائكي عندما تنزلق الكريات البلاستيكية على الجزء الداخلي من مرفق الأنبوب بسرعات عالية. يؤدي الاحتكاك إلى إذابة سطح الحبيبة، مما يترك قطعة رقيقة من البلاستيك على جدار الأنبوب. تقوم الكريات اللاحقة بتقشير هذه اللطاخة، مما يخلق شعرًا ملائكيًا طويلًا وخيطيًا يؤدي في النهاية إلى انسداد المرشحات والصمامات الدوارة. لمنع ذلك، يجب عليك حساب السرعة النهائية للحبيبة المحددة والتأكد من أن سرعة النقل الخاصة بك تظل أعلى من نقطة الملوحة مباشرةً، ولكن أقل بكثير من نقطة احتكاك الذوبان. كما يساعد استخدام الأكواع المتخصصة المثقوبة بالرصاص أيضًا على تقليل هذا الاحتكاك.
يستوعب المصمم جيدًا نظام التغذية المركزي إضافات خطوط الإنتاج المستقبلية دون الحاجة إلى إجراء إصلاح شامل للنظام. يتضمن ذلك تحديد حجم خطوط النقل الرئيسية والمنافيخ بنسبة محددة من السعة الزائدة، مما يتيح سهولة دمج آلات المعالجة الجديدة مع توسع المنشأة.
إذا كنت تخطط لإضافة ثلاث ماكينات قولبة بالحقن أخرى في العام المقبل، فقم الآن بتحديد حجم رأس التفريغ الرئيسي الخاص بك بما يتناسب مع تلك السعة المستقبلية. يعد تركيب رأس مقاس 4 بوصات اليوم وتشغيله بسعة أقل أرخص بكثير من تركيب رأس مقاس 3 بوصات في العام المقبل. قم بتركيب محركات متغيرة التردد (VFDs) على المنافيخ الخاصة بك حتى تتمكن من إعادة تدفق الهواء لتلبية الاحتياجات الحالية وزيادة تدفقه عند إضافة الأجهزة الجديدة.
يعد التعاون مع الشركة المصنعة لنظام التغذية المركزية ذات الخبرة أمرًا ضروريًا لترجمة الحسابات النظرية إلى واقع وظيفي. خبرتهم تسد الفجوة بين الرياضيات والتطبيق العملي. لا تحاول تصميم شبكة هوائية معقدة بمفردك إذا كنت تفتقر إلى الخبرة المحددة في ديناميكيات الموائع.
عند تقييم مقترحات البائعين، قم بفحص مطالباتهم بشأن القدرات. ابحث عن حسابات شفافة بدلاً من التقديرات المضمونة. ستشرح الشركة المصنعة ذات السمعة الطيبة بوضوح كيف توصلت إلى توصيات الحجم الخاصة بها، مع تقديم تفاصيل عوامل المواد المحددة وحسابات الطول المكافئة المستخدمة. اطلب رؤية الرياضيات. إذا قدموا لك عرضًا بحجم المنفاخ دون أي حسابات لانخفاض الضغط، فابتعد.
يجب أن تكون الرياضيات النظرية مدعومة باختبارات بدنية في منشأة الشركة المصنعة. يؤدي استخدام مادة الإنتاج الدقيقة وتوجيه الأنابيب المقترح إلى التحقق من صحة الحسابات وتحديد مشكلات التدفق المحتملة قبل التثبيت. أرسل لهم جايلورد من أسوأ طباعك. اجعلهم ينقلونها من خلال حلقة اختبار تحاكي المصاعد الرأسية في منشأتك وعدد المرفقين. قياس التدهور. تحقق من مرشح الغبار.
انتبه للأعلام الحمراء أثناء مرحلة الشراء. يعد تجاهل اختلافات الكثافة الظاهرية بين المواد الخام والمواد المعاد طحنها علامة تحذير رئيسية. سيؤدي الفشل في حساب التغيرات في كثافة الهواء على ارتفاعات عالية إلى تدمير النظام المثبت في دنفر مقارنة بنظام مثبت في ميامي. إن تقليل حجم مناطق الترشيح لتوفير المال على جهاز الاستقبال سيؤدي إلى عمى مستمر للمرشح وفقدان الشفط.
يتطلب حساب قدرة النقل مزيجًا من الفيزياء النظرية والخبرة العملية في التعامل مع المواد. الحجم الدقيق يمنع التوقف المكلف، ويحمي سلامة المواد، ويضمن الاستخدام الفعال للطاقة. عند اختيار تصميم النظام، قم بإعطاء الأولوية للشفافية الرياضية وقابلية التوسع وقدرات اختبار البائعين المؤكدة. توقف عن التخمين وابدأ بالحساب.
A: بالنسبة للتدفق المستمر، الصيغة القياسية هي Q = ρ * A * v، حيث Q هي السعة، ρ هي الكثافة الظاهرية للمادة، A هي مساحة المقطع العرضي، وv هي السرعة. للتغذية المنفصلة، استخدم السعة (الوحدات/الساعة) = (سرعة الناقل × 3600) ÷ درجة المنتج.
ج: القدرة التصميمية هي الحجم الفعلي الذي يحتاجه المصنع. إن سعة الاختيار عبارة عن عملية حسابية مخفضة التصنيف تستخدمها الشركة المصنعة لتحديد حجم المعدات بحيث تعمل بشكل موثوق في ظل أوجه القصور في العالم الحقيقي، مثل حجب المرشح، أو تسرب الصمام الدوار، أو الانزلاق الميكانيكي.
ج: تتطلب الكثافة الظاهرية الأعلى المزيد من الطاقة وحجمًا محددًا للخط لتحريك نفس الحجم. ويؤثر ذلك بشكل مباشر على مواصفات المنفاخ والمحرك، حيث تتطلب المواد الأكثر كثافة قوة أكبر وفروق ضغط أعلى لتبقى معلقة أو يتم دفعها ميكانيكيًا عبر شبكة الأنابيب.
ج: يتم استخدام المصطلحين بالتبادل في التصنيع الصناعي. يصف كلاهما شبكة توزيع مواد تلقائية فردية مصممة لتغذية آلات معالجة متعددة من موقع تخزين مركزي باستخدام منافخ ورؤوس أنابيب مشتركة.
ج: التغيرات في الاتجاه تزيد من الاحتكاك وانخفاض الضغط داخل خط النقل. وهذا يقلل من كفاءة النظام بشكل عام ويتطلب خفض تصنيف السعة، ويتم حسابه باستخدام مقاييس الطول المكافئ لضمان حجم المنافيخ بشكل مناسب للتغلب على المقاومة المضافة.
ج: يمتلك المصنعون برامج تحجيم خاصة بهم، وبيانات اختبار تجريبية، وخبرة في التنفيذ في العالم الحقيقي. ويمكنها حساب متغيرات مثل تغيرات كثافة الهواء وتدهور المواد التي غالبًا ما تغفل عنها الصيغ القياسية، مما يضمن أداء النظام النهائي بشكل موثوق.
